Předmětem návrhu je nosná ocelová konstrukce interiérového točitého schodiště. Objekt schodiště je významným architektonickým prvkem interiéru. Z tohoto faktu vyplývá podřízení statického návrhu požadavkům architekta s kladeným velkým důrazem na čistotu detailu. Interiérové točité schodiště se nachází v objektu vzdělávacího, školícího a rehabilitačního centra ve městě Zlín v České republice.
Statický výpočet: KONSTAT s.r.o. | www.konstat.cz
Architektonický návrh: CUBE DESIGN s.r.o. | www.cubedesign.sk

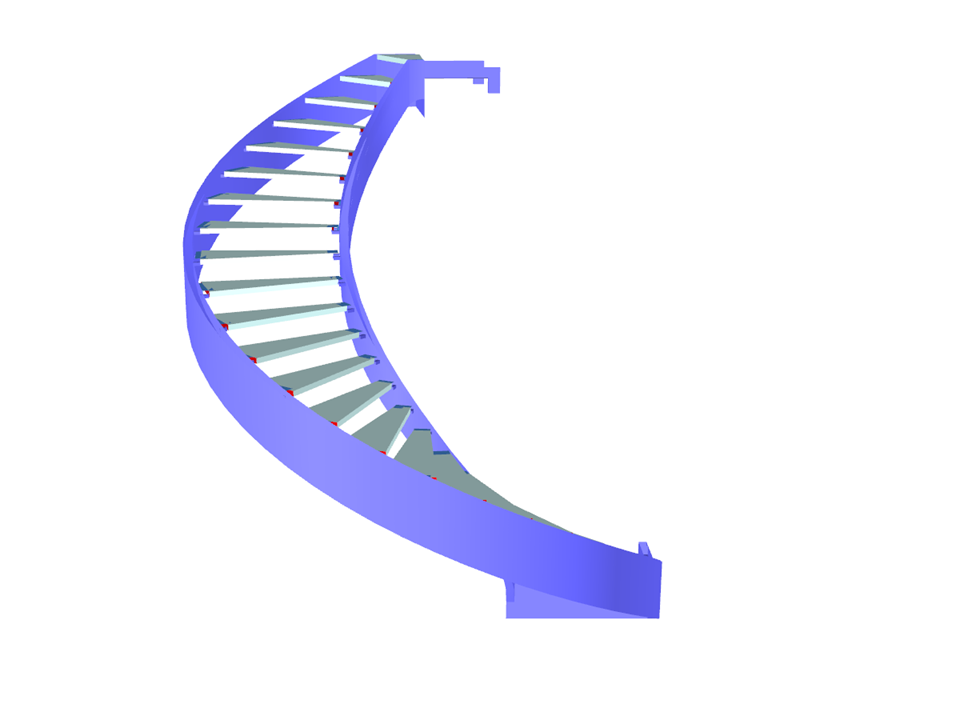

Ocelové točité schodiště
| Počet uzlů | 743 |
| Počet linií | 476 |
| Počet prutů | 268 |
| Počet ploch | 74 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 1,479 t |
| Rozměry | 6,179 x 6,112 x 6,936 m |
| Verze programu | 5.24.01 |
