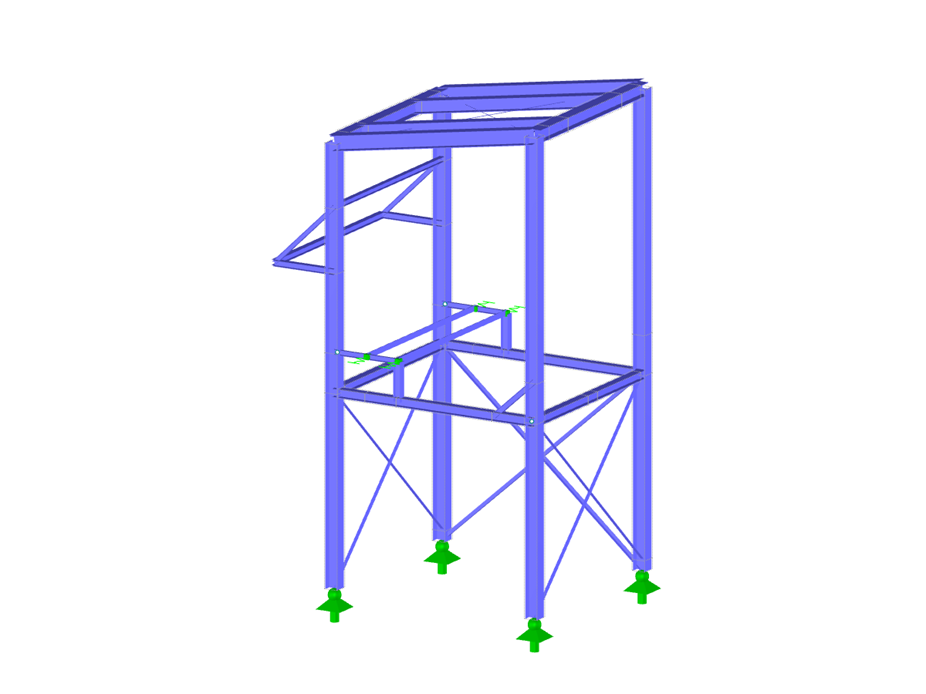

Ocelové lešení
| Počet uzlů | 57 |
| Počet linií | 79 |
| Počet prutů | 79 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 8,323 t |
| Rozměry | 6,800 x 5,262 x 11,110 m |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
