Dotaz: Proč se mi nezobrazí žádná podporová síla, i když jsem pro prut udělal pružné podloží?
Odpověď: Pokud model obsahuje pružně podepřené pruty, zobrazí se kontaktní síly a kontaktní momenty číselně v tabulce 4.7. Grafické zobrazení výsledků se řídí položkou Pruty v navigátoru Výsledky.

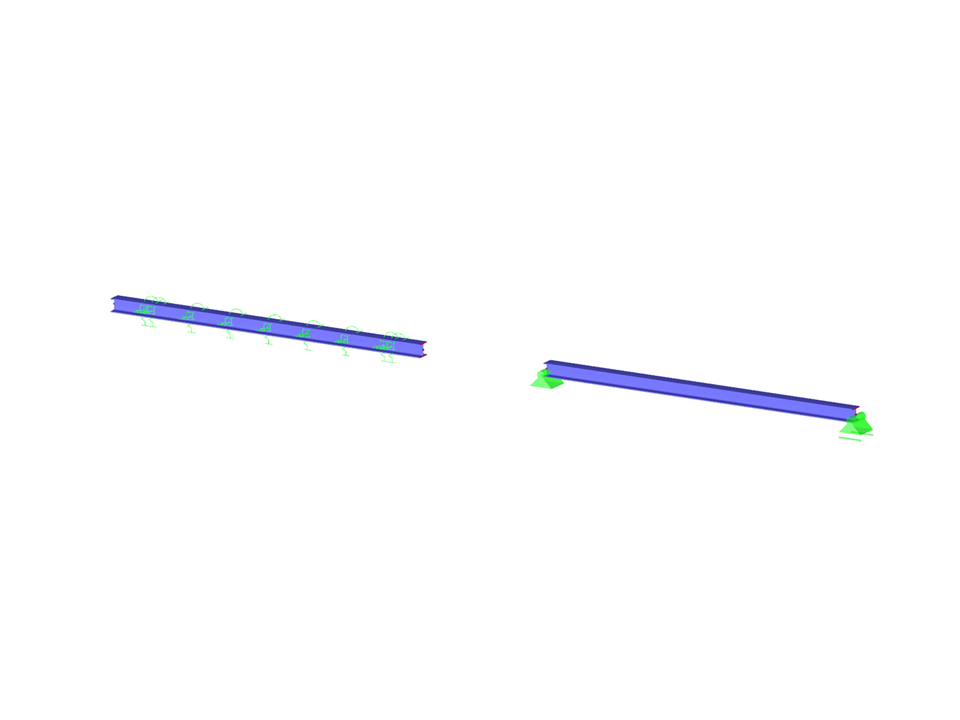

Model použitý v
Prostý nosník, pružné podloží prutu
| Počet uzlů | 4 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,613 t |
| Rozměry (metrické) | 12,000 x 0,000 x 0,000 m |
| Rozměry (imperiální) | 39.37 x 0 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
