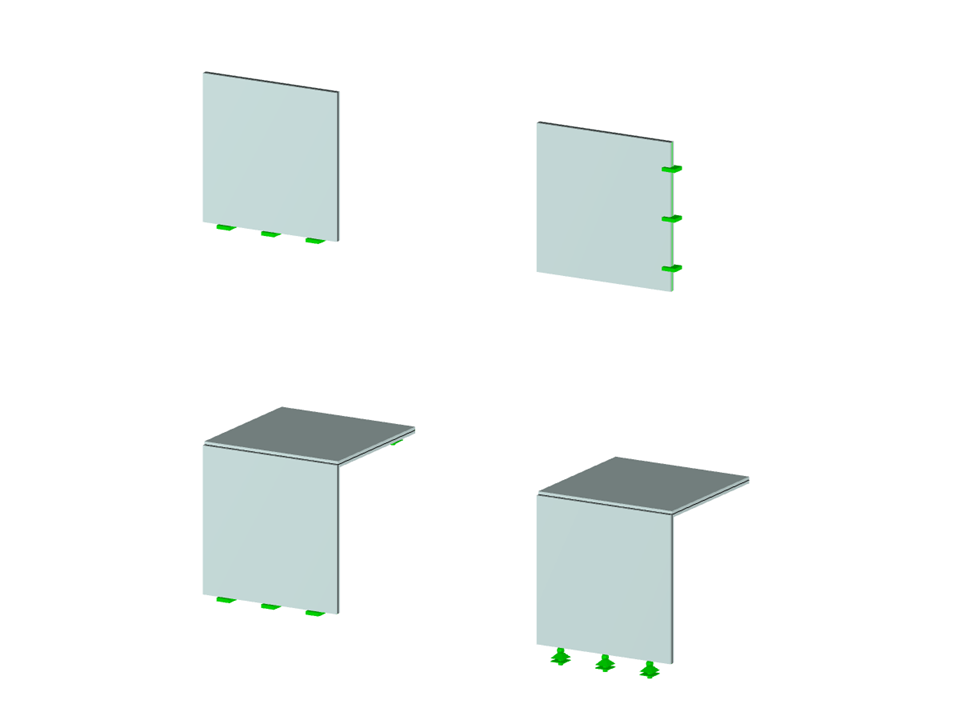

Tento model přesně ukazuje, která část plochy řezu je ovlivněna výslednicí řezu nebo uvolnění. Zobrazení se zaměřuje na interakci mezi stěnou a stropem, přičemž středem analýzy je zejména liniový kloub a liniové uvolnění. Odkazovaný obrázek ukazuje schematické zobrazení přechodové zóny s jasně vyznačenými podporami a průsečíky, které jasně vizualizuje rozložení výsledných sil. Model podporuje inženýry při ověřování koncepcí spojů a přesném získání působení řezu.
Model použitý v
Analýza přípoje stěny a stropu
| Počet uzlů | 26 |
| Počet linií | 22 |
| Počet ploch | 6 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 46,656 t |
| Rozměry (metrické) | 14,000 x 4,000 x 14,000 m |
| Rozměry (imperiální) | 45.93 x 13.12 x 45.93 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
