Online manuál programu RFEM - Plochy (anglicky)
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.
Model byl vytvořen technickou skupinou Dlubal Latam.

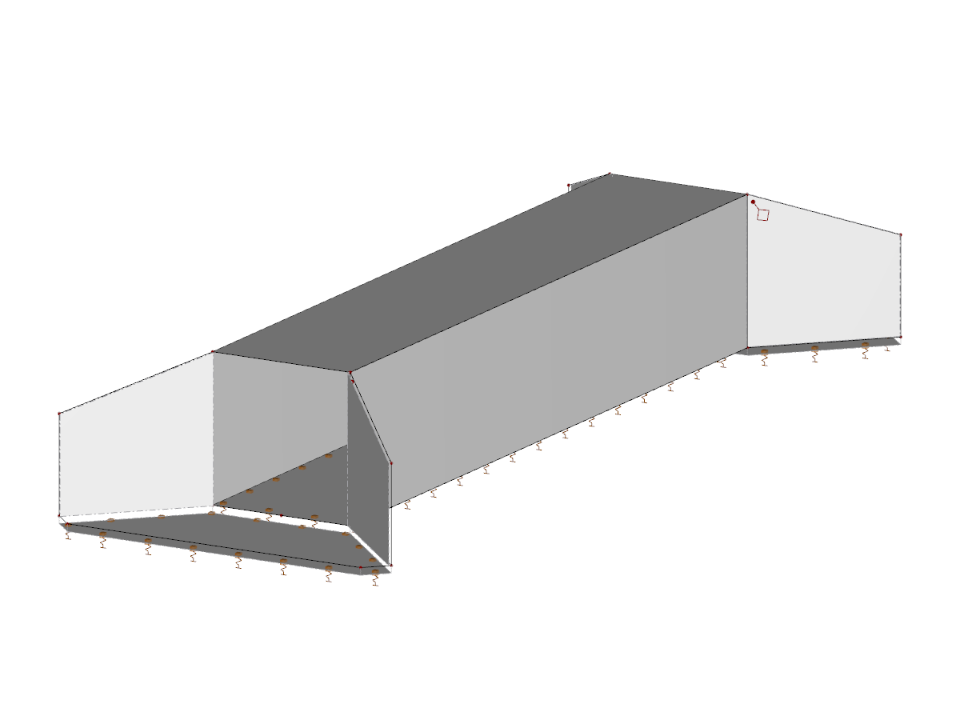

Obdélníkový kanál
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 21 |
| Počet linií | 30 |
| Počet prutů | 0 |
| Počet ploch | 10 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 11 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 55,023 t |
| Rozměry | 7,243 x 3,000 x 20,091 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
