Die herunterzuladende Datei enthält ein parametrisiertes Modell, das als Block gespeichert ist (Dateityp *.rfs). Weitere Informationen zu den parametrisierten Modellen und Blöcken finden Sie im Short Video Tutorial - SVT 010. | Blöcke erzeugen und importieren - siehe Link unten.
Das Modell wurde vom technischen Team von Dlubal Latam erstellt.

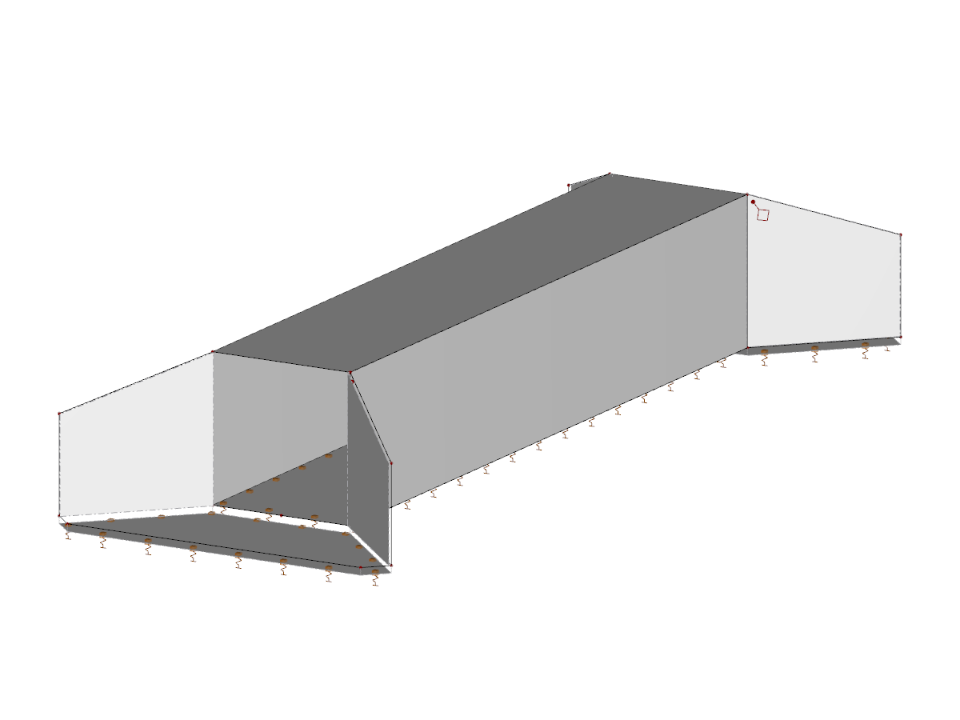

Rechteckiger Schachtdurchlass
Blockparameter dynamisch editierbar | |
Anzahl Knoten | 21 |
Anzahl Linien | 30 |
Anzahl Stäbe | 0 |
Anzahl Flächen | 10 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 4 |
Anzahl Lastkombinationen | 11 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 55,023 t |
Abmessungen | 7,243 x 3,000 x 20,091 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
