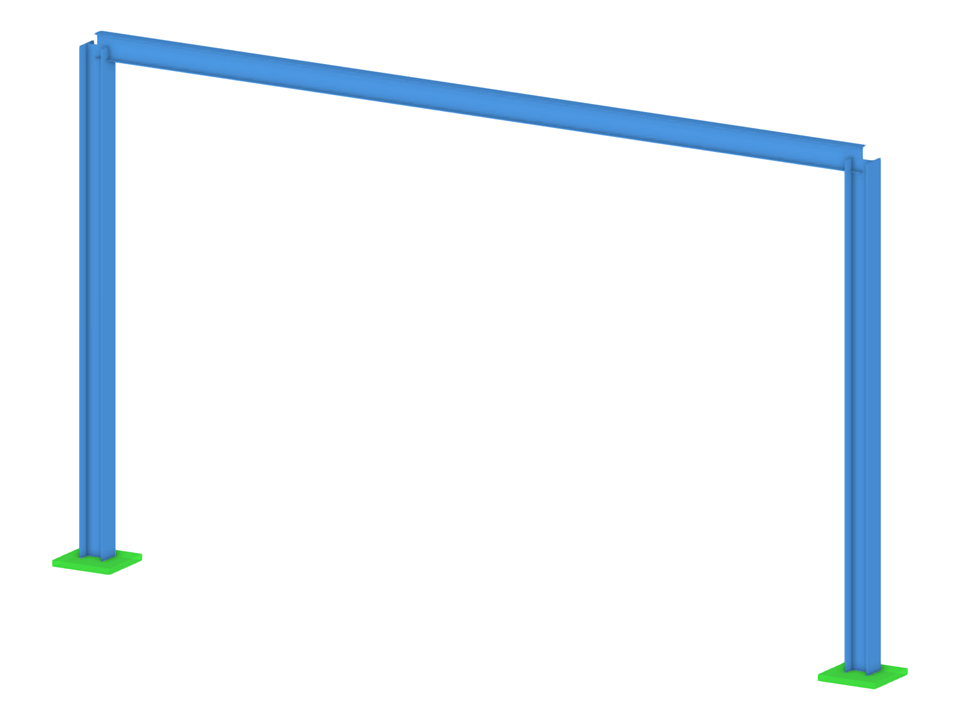

Pevný ocelový rám

Model ke stažení

Zpět na přehled modelů

RFEM 6 pro studenty | Úvod do posouzení prutů | 14. dubna 2022

Zpět na přehled modelů

21. dubna 2022

003272

Daniel Dlubal

RFEM 6

Pruty

Rámy | Rámy s jedním polem

Ocelové konstrukce | Obecné

Popis

Stáhněte si zde model pevného ocelového rámu a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.

Tento model bude použit v Bezplatném online základním školení programu RFEM pro statické výpočty MKP | Úvod do posouzení prutů pro studenty.

Klíčová slova

Pruty Rám Ocel MKP

Napište komentář...

0 Komentář

Počet uzlů 4
Počet linií 3
Počet prutů 3
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 2
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 1827 tun
Rozměry 10 000 x 6 000 x 0 000 m

0 0

Vyloučení odpovědnosti

Modely ke stažení

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
