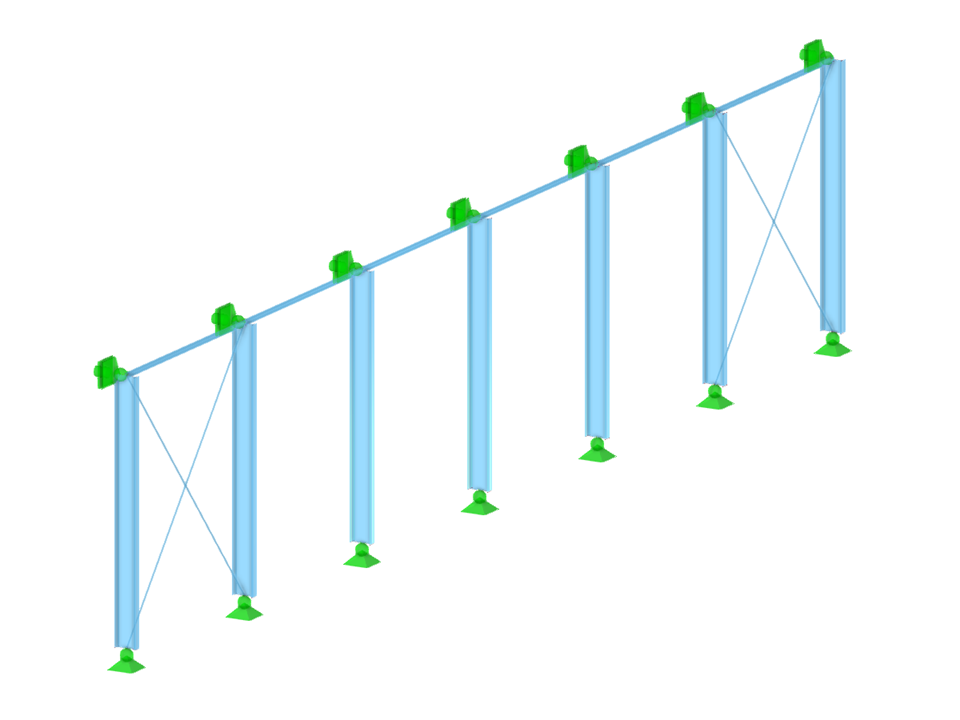

Rám s tahovými pruty

Model ke stažení

Zpět na přehled modelů

01
Rám s tahovými pruty | Model z online školení

RFEM 6 pro studenty | Úvod do MKP | 27.04.2022

Zpět na přehled modelů

15. května 2022

003340

Daniel Dlubal

RFEM 6

Pruty

Rámy | Rámy s více poli

Ocelové konstrukce | Obecné

Popis

Stáhněte si zde model rámu s tahovými pruty a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.

Tento model bude použit v Bezplatném online základním školení programu RFEM pro statické výpočty MKP | Úvod do MKP pro studenty.

Klíčová slova

Ocel Rám Konstrukce Napětí FEM

Napište komentář...

0 Komentář

Počet uzlů 14
Počet linií 17
Počet prutů 17
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 3
Počet kombinací zatížení 0
Počet kombinací výsledků 0
Celková hmotnost 4 231 tun
Rozměry 0,000 x 6,000 x 30,000 m

0 0

Vyloučení odpovědnosti

Modely ke stažení

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
