Hliníková fasáda | ADM
Model ke stažení
Popis

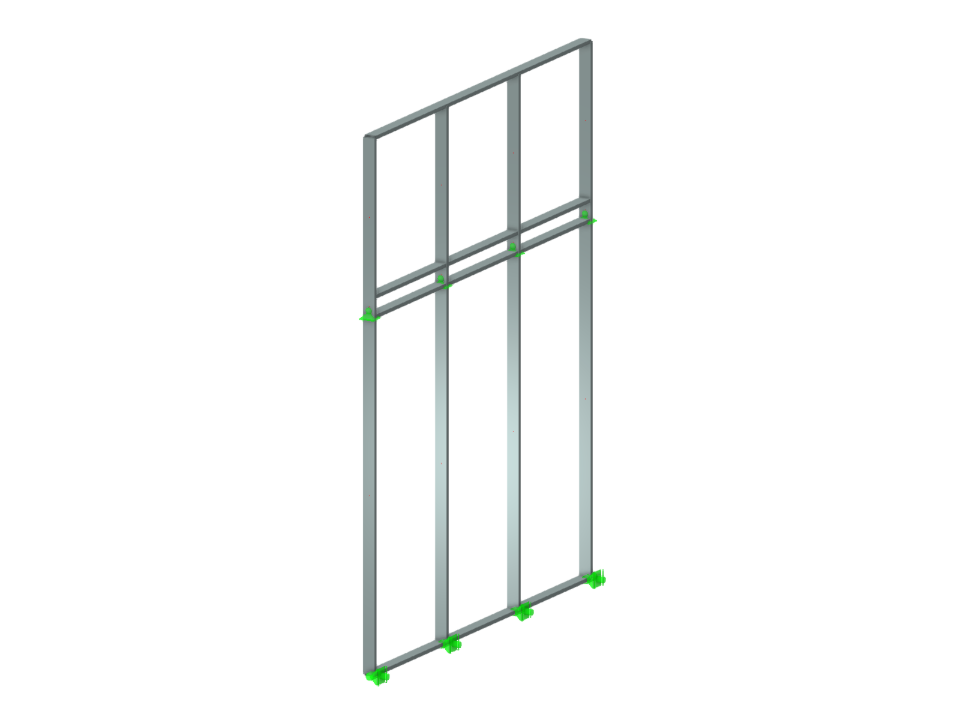

Stáhněte si zde hliníkovou fasádní konstrukci a otevřete ji v programu RFEM pro výpočty MKP.
Tento model byl použit ve bezplatném webináři "Analýza napětí a přetvoření na prutech, plochách a tělesech v programu RFEM 6", 26. července 2022 (anglicky).
Model použitý v
Klíčová slova
Bezplatný webinář Prut Plocha Těleso Napětí Přetvoření Nelineární Plastický von Mises
Napište komentář...
Napište komentář...
- Navštíveno 262x
- Staženo 13x
- Aktualizováno 30. listopadu 2022
- Počet uzlů 20
- Počet linií 24
- Počet prutů 24
- Počet ploch 0
- Počet těles 0
- Počet zatěžovacích stavů 2
- Počet kombinací zatížení 3
- Počet kombinací výsledků 0
- Celková hmotnost 0,355 tun
- Rozměry 0,000 x 8,230 x 6,401 m
