Spoje patní desky | AISC

Model ke stažení

25. července 2022

003597

Amy Heilig

RFEM 6

Plochy

Popis

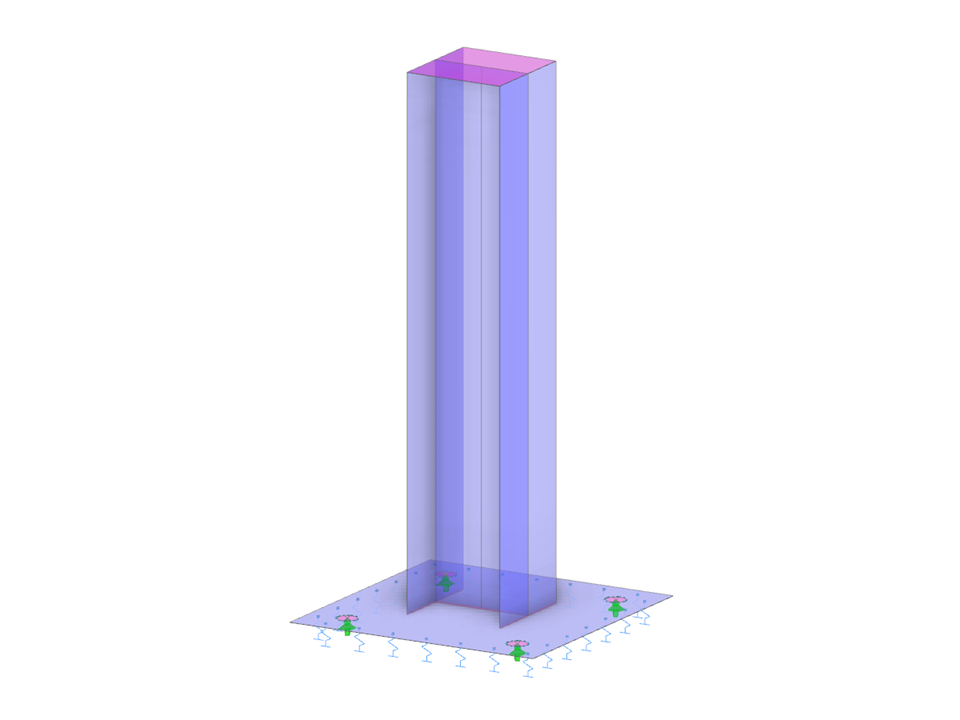

Stáhněte si zde model spoje patní desky a otevřete ho v programu RFEM pro výpočty MKP.

Tento model byl použit ve bezplatném webináři "Analýza napětí a deformace na prutech, plochách a tělesech v programu RFEM 6", 26. července 2022 (anglicky).

Model použitý v

Akce 002644 | Analýza napětí a přetvoření na prutech, plochách a tělesech v programu RFEM 6
Video 003538 | Webinář | Analýza napětí a přetvoření na prutech, plochách a tělesech v programu RFEM 6

Klíčová slova

Bezplatný webinář Prut Plocha Těleso Napětí Deformace Nelineární Plastický von Mises

Napište komentář...

0 Komentář

Počet uzlů 26
Počet linií 29
Počet prutů 0
Počet ploch 11
Počet těles 0
Počet zatěžovacích stavů 2
Počet kombinací zatížení 1
Počet kombinací výsledků 0
Celková hmotnost 0,078 t
Rozměry 0,508 x 1,016 x 0,508 m

1 0

Vyloučení odpovědnosti

Modely ke stažení

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
