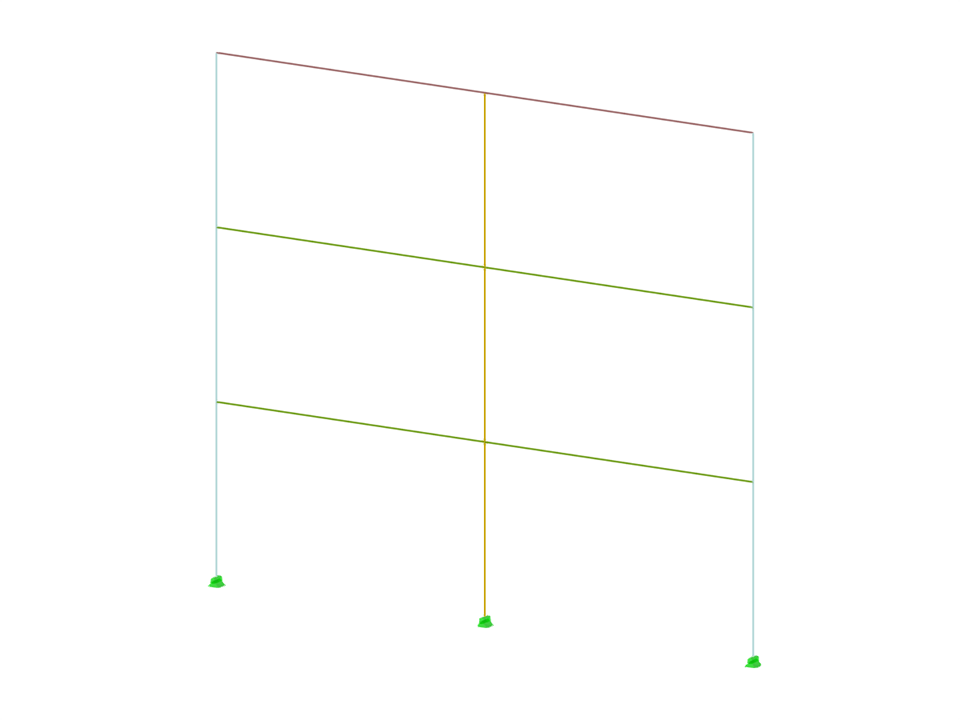

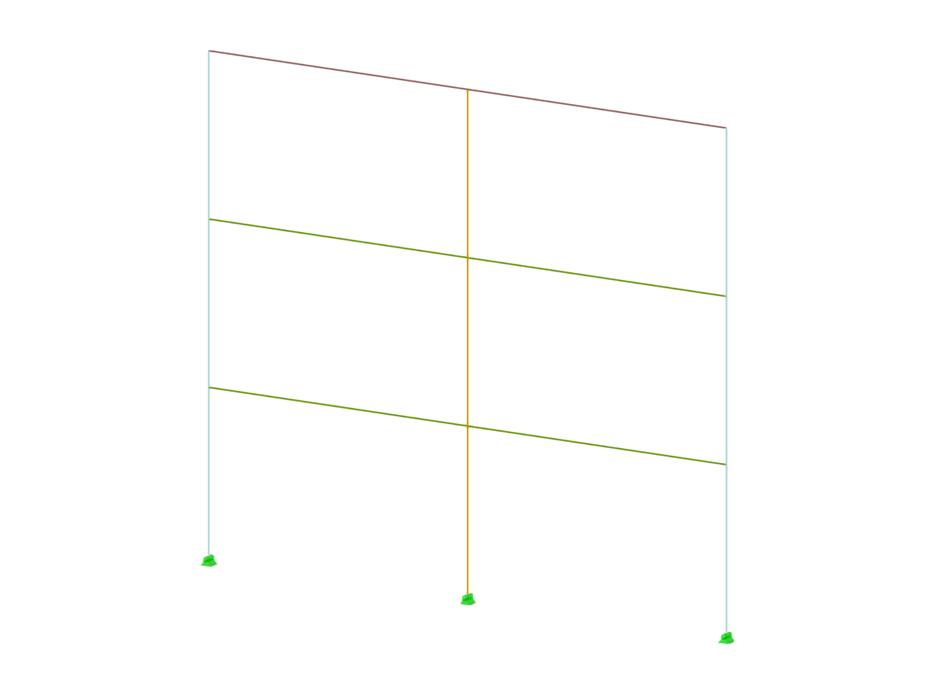

Vícepodlažní rám
| Počet uzlů | 12 |
| Počet linií | 15 |
| Počet prutů | 15 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 529,875 t |
| Rozměry | 12,000 x 10,500 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
Funkce programu
Funkce programu
Funkce programu
Funkce programu
.png?mw=350&hash=f2446d65fd4147557356c314f9fd8b1f6d59469b)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V addonu Posouzení ocelových konstrukcí můžete provádět posouzení stability a průřezu profilů tvarovaných za studena podle EN 1993-1-3, článků 6.1.2 - 6.1.5 a 6.1.8 - 6.1.10.
K názornému videu
V programu RFEM 6 je nyní k dispozici posouzení ocelových prutů tvarovaných za studena podle AISI S100-16 / CSA S136-16. Posouzení lze aktivovat zvolením normy „AISC 360“ nebo „CSA S16“ pro addon Posouzení ocelových konstrukcí. „AISI S100“ nebo „CSA S136“ jsou pak automaticky vybrány pro posouzení oceli tvarované za studena.
Pro výpočet pružného vzpěrného zatížení prutu používá RFEM přímou pevnostní metodu (DSM). Přímá pevnostní metoda nabízí dva typy řešení, numerické (metoda konečných pásů) a analytické (specifikace). Charakteristickou křivku (signaturu) FSM a tvary vybočení lze zobrazit v dialogu pro Průřezy.
Chcete posoudit průřezy ocelových prutů tvarovaných za studena podle normy EN 1993-1-3? Jak pro profily tvarované za studena z databáze průřezů, tak pro obecné (neděrované) za studena tvarované profily zadané v RSECTION vám náš program pomůže stanovit účinný průřez se zohledněním lokálního a distorzního boulení. Provést zde lze také posouzení průřezu podle EN 1993-1-3, 6.1.6. Přitom se zohlední vnitřní síly z výpočtu s vázaným kroucením (7 stupňů volnosti) v posouzení srovnávacího napětí.
