905x

12x

003707

5.9.2022

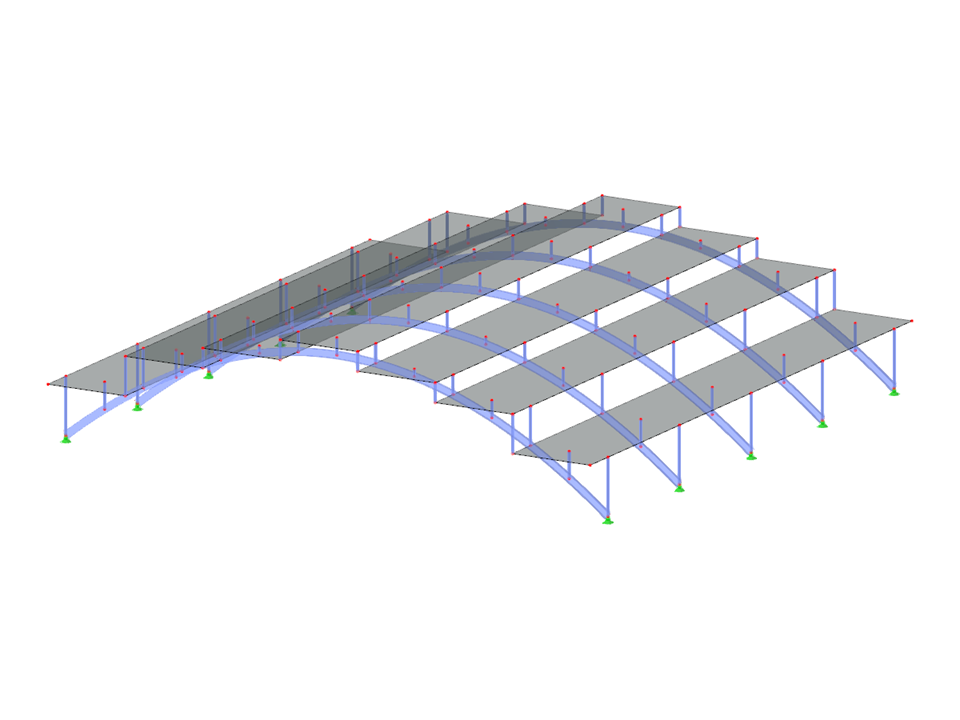

ID modelu 3707 | AS002 | Obloukové konstrukce | Parabolické oblouky podporující vodorovnou střešní konstrukci na vrcholu

Obloukové konstrukce | Oblouk lanové dráhy | Velkorozoponové konstrukční systémy s dvoukloubovými oblouky | Parabolické oblouky podpírající vodorovnou střešní konstrukci nahoře

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

AS002 | Obloukové konstrukce | Parabolické oblouky podporující vodorovnou střešní konstrukci nahoře

Verze souboru

Dynamicky upravitelné parametry bloku
Počet uzlů	178
Počet linií	150
Počet prutů	122
Počet ploch	7
Počet těles	0
Počet zatěžovacích stavů	1
Počet kombinací zatížení	0
Počet kombinací výsledků	0
Celková hmotnost	28,578 t
Rozměry	35,000 x 8,000 x 36,000 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
