Bogenkonstruktionen | Kettenlinie | System für weitgespannte Strukturen mit Zweigelenkbögen | Horizontale Dachkonstruktion gelagert oben auf ausgesteiften Parabelbögen

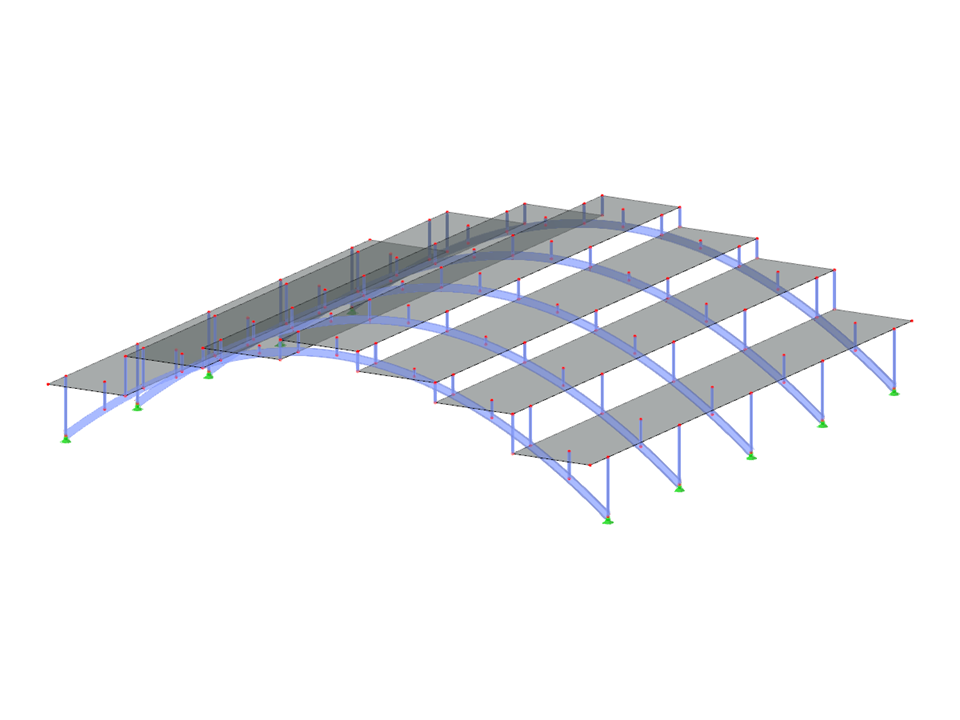

AS002 | Bogenkonstruktionen | Parabelbögen, die horizontale Dachkonstruktion tragen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 178 |
| Anzahl Linien | 150 |
| Anzahl Stäbe | 122 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 28,578 t |
| Abmessungen | 35,000 x 8,000 x 36,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
