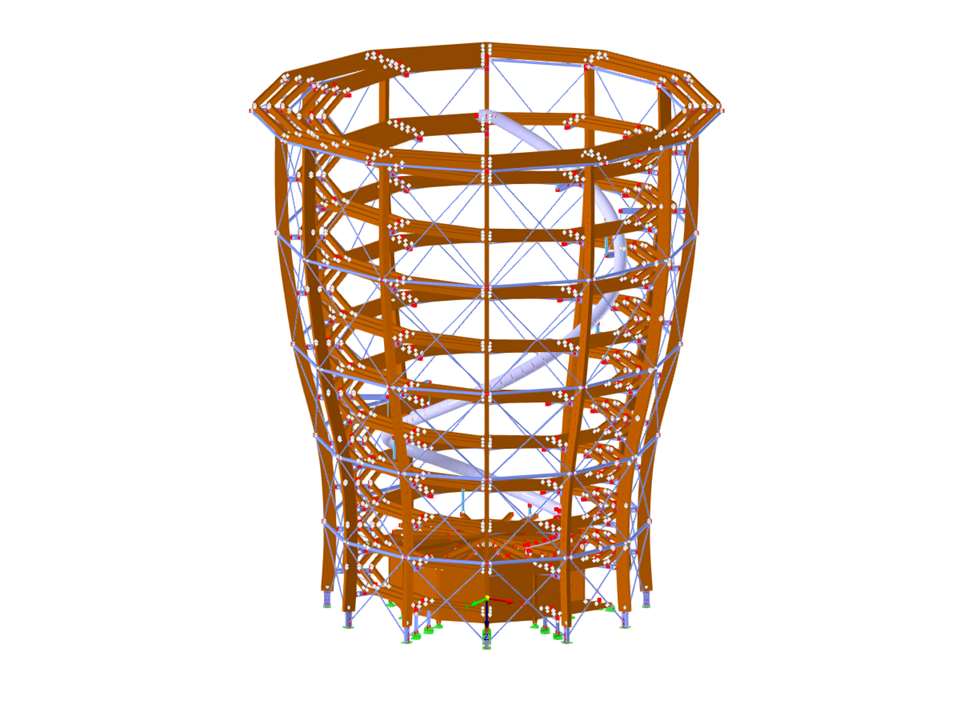

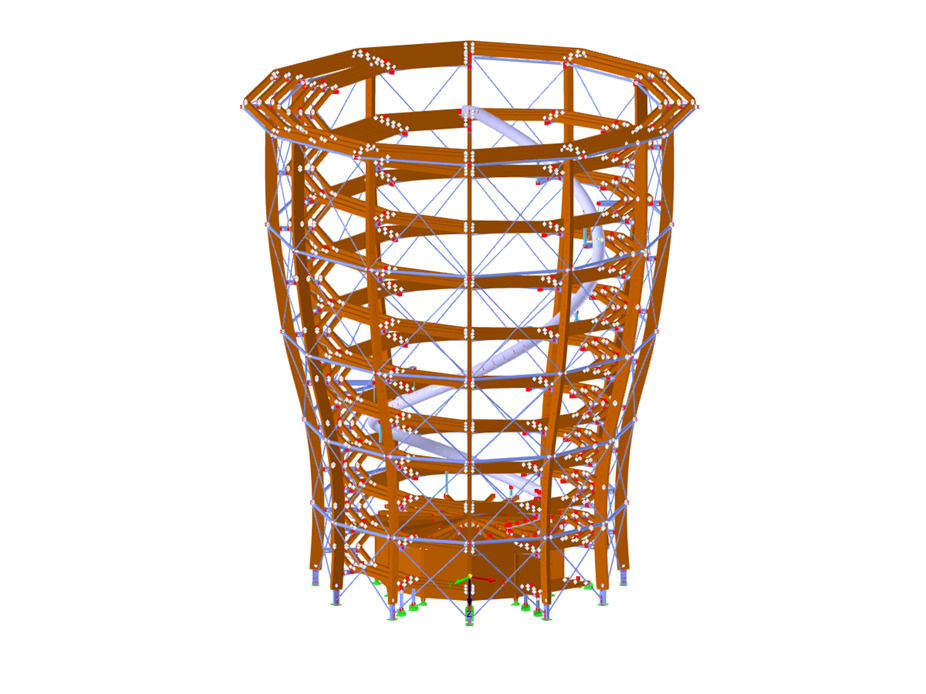

Stromová věž
| Počet uzlů | 2322 |
| Počet linií | 3086 |
| Počet prutů | 3086 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 12 |
| Počet kombinací zatížení | 292 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 278,109 t |
| Rozměry | 34,878 x 38,603 x 34,878 m |
Funkce programu
Funkce programu
![Výsledky programu RSTAB 9 - deplanační moment Momega [kNm]](/cs/webimage/047737/3730153/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Výsledky v programu RSTAB 9 - sekundární krouticí moment MTsec [kNm]](/cs/webimage/047736/3730151/MTsec.png?mw=350&hash=40c7b896b7ecb6c898b763109dcec0b2a330f9f4)
![Výsledky v programu RSTAB 9 - primární krouticí moment MTpri [kNm]](/cs/webimage/047735/3730144/MTpri.png?mw=350&hash=2363903e71565c33f1897548cd3f9920f0bc53ba)
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interního prutovo-plošného konstruktu, včetně simulace poddajnosti spoje.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
