Model ocelové nádrže ilustruje použití softwaru pro výpočet konečných prvků RFEM pro analýzu napětí v ocelových konstrukcích. Byl představen na bezplatném webináři „Analýza napětí na plochách a prutech v programu RFEM 6“ (13. prosince 2022 v němčině, 15. prosince 2022 v angličtině). Model umožňuje importovat příslušné parametry analýzy a poskytuje pevný základ pro pochopení složitých zatěžovacích stavů. Je ideální pro znázornění realistických analýz napětí na ocelových konstrukčních prvcích.
Model použitý v

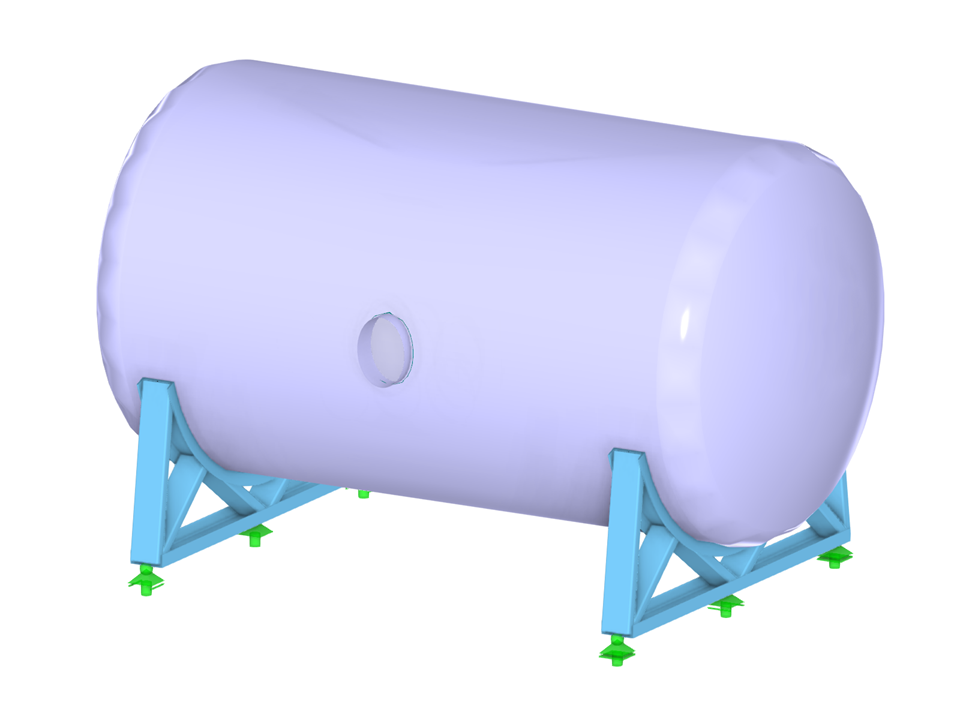

Ocelová nádrž pro analýzu napětí v programu RFEM
| Počet uzlů | 38 |
| Počet linií | 46 |
| Počet prutů | 18 |
| Počet ploch | 11 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 7,869 t |
| Rozměry (metrické) | 4,337 x 2,536 x 2,411 m |
| Rozměry (imperiální) | 14.23 x 8.32 x 7.91 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
