KB 001732 | Úprava tuhosti betonu v programu RFEM 6 podle ACI 318-19 a CSA A23.3-19

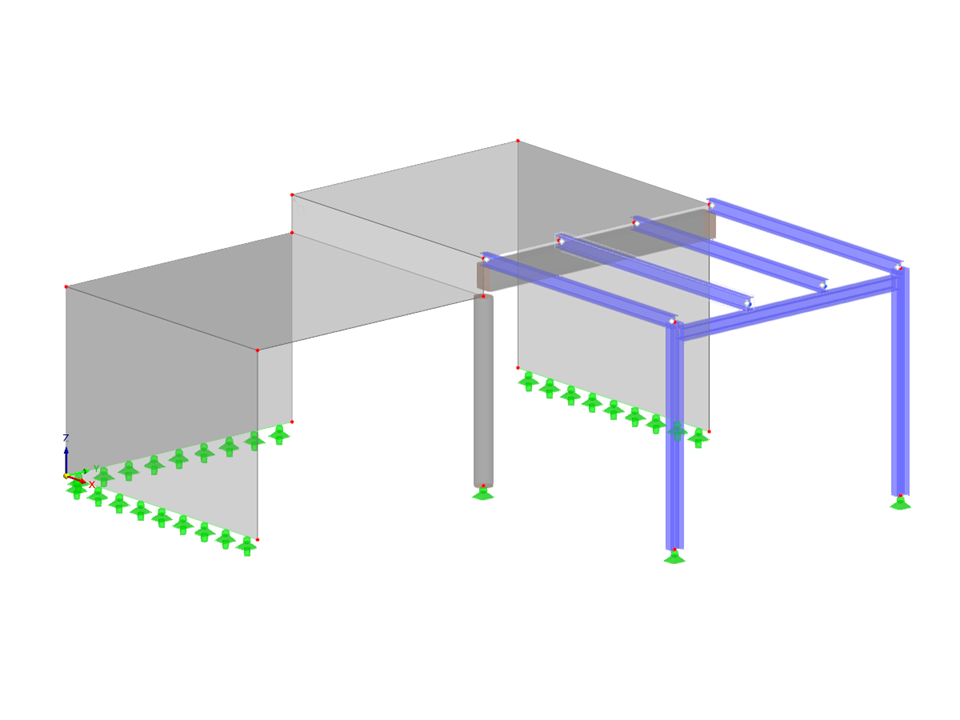

Úprava tuhosti v programu RFEM 6 - příklad modelu
| Počet uzlů | 22 |
| Počet linií | 26 |
| Počet prutů | 9 |
| Počet ploch | 6 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 44,650 t |
| Rozměry | 9,144 x 3,658 x 9,144 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
