618x

003886

1.1.0001

Jedná se o model, v kterém jeden nosník leží na druhém, ale nejsou pevně spojeny. Při působení odlehčujících účinků se uzel uvolní, pokud jsme zadali posun pro směr u_z s nelineárními vlastnostmi.

Model použitý v

Uzlová uvolnění v programu RFEM 6

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

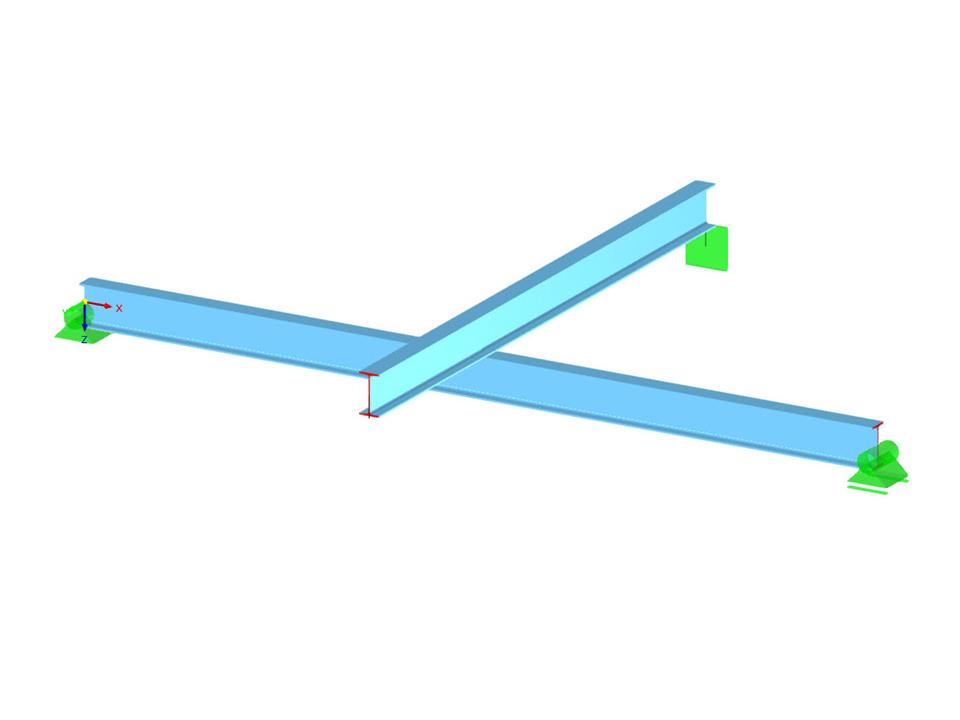

Křížení nosníků s odlehčujícími silami

Verze souboru

Počet uzlů	6
Počet linií	4
Počet prutů	4
Počet ploch	0
Počet těles	0
Počet zatěžovacích stavů	2
Počet kombinací zatížení	0
Počet kombinací výsledků	0
Celková hmotnost	0,157 t
Rozměry	4,000 x 0,000 x 3,000 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
