Das ist ein Modell, bei dem ein Träger über dem anderen liegt, sie aber nicht starr miteinander verbunden sind. Bei abhebenden Lasten wird der Knoten freigegeben, wenn ein Querkraftgelenk für die Richtung uz mit nichtlinearer Wirkung gegeben ist.

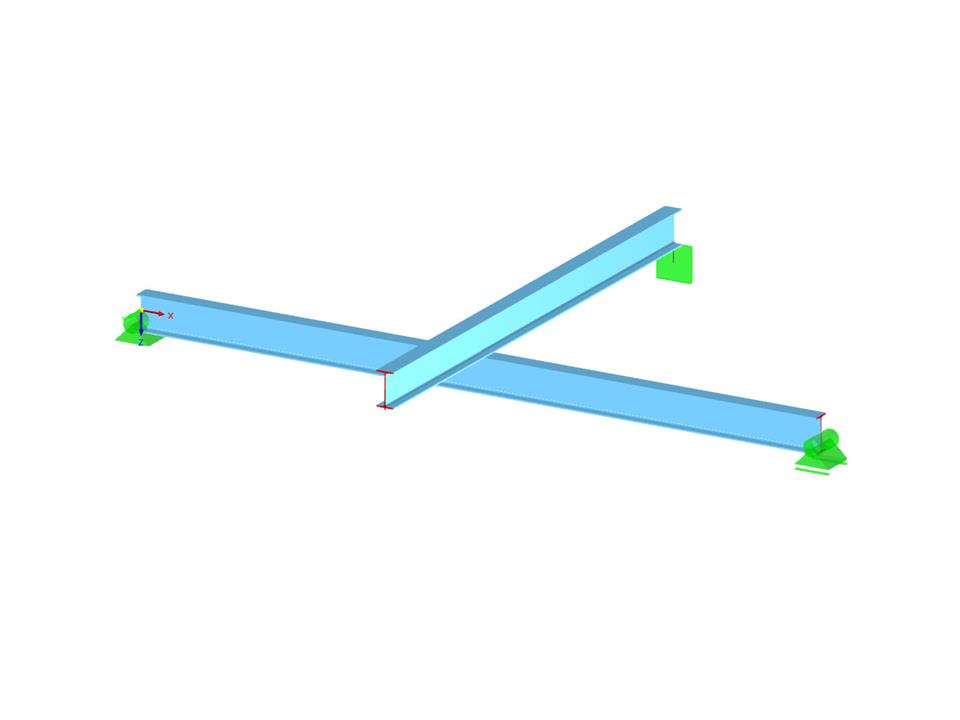

Trägerkreuzung mit abhebenden Kräften
| Anzahl Knoten | 6 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,157 t |
| Abmessungen | 4,000 x 0,000 x 3,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
