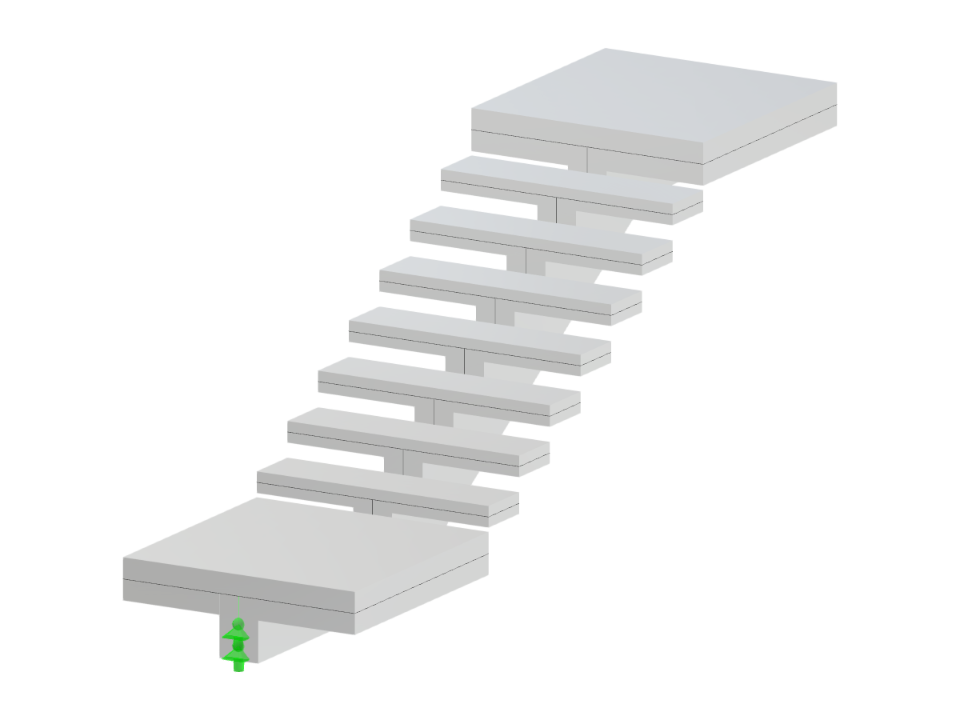

Jednoramenné betonové schodiště podepřené středovou (páteřní) schodnicí s dolní a horní podestou. Páteřní schodnice probíhá pod nášlapnými stupni schodiště a je ukotvena do okolní konstrukce, což zajišťuje stabilitu a oporu.

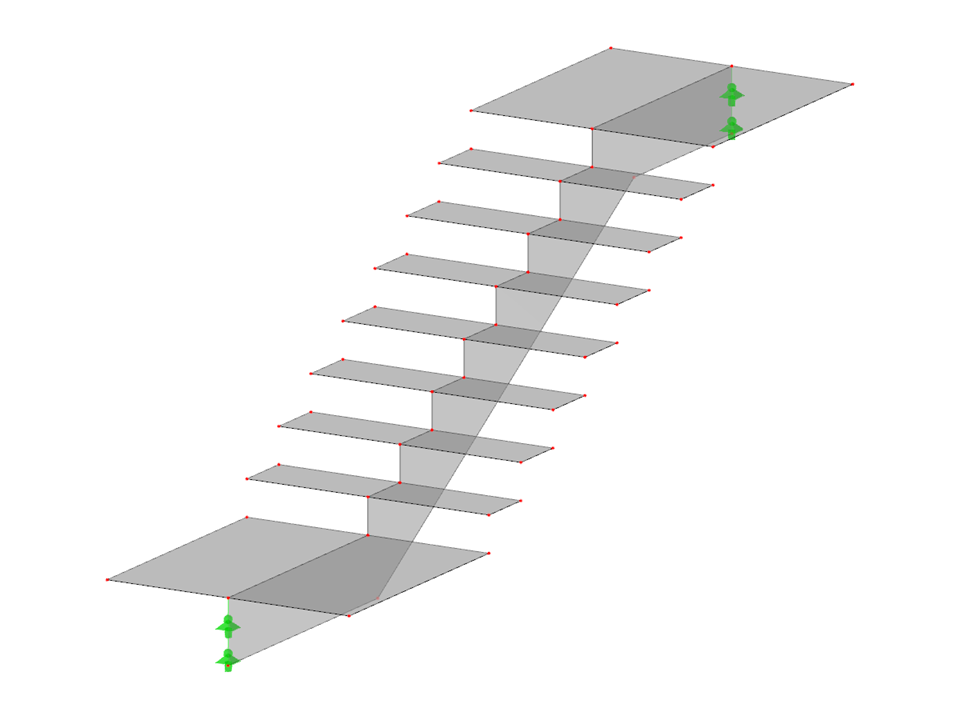

STC033 | Jednoramenné schodiště s dolní a horní podestou
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 58 |
| Počet linií | 58 |
| Počet prutů | 0 |
| Počet ploch | 10 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,818 t |
| Rozměry | 1,200 x 1,660 x 4,325 m |
