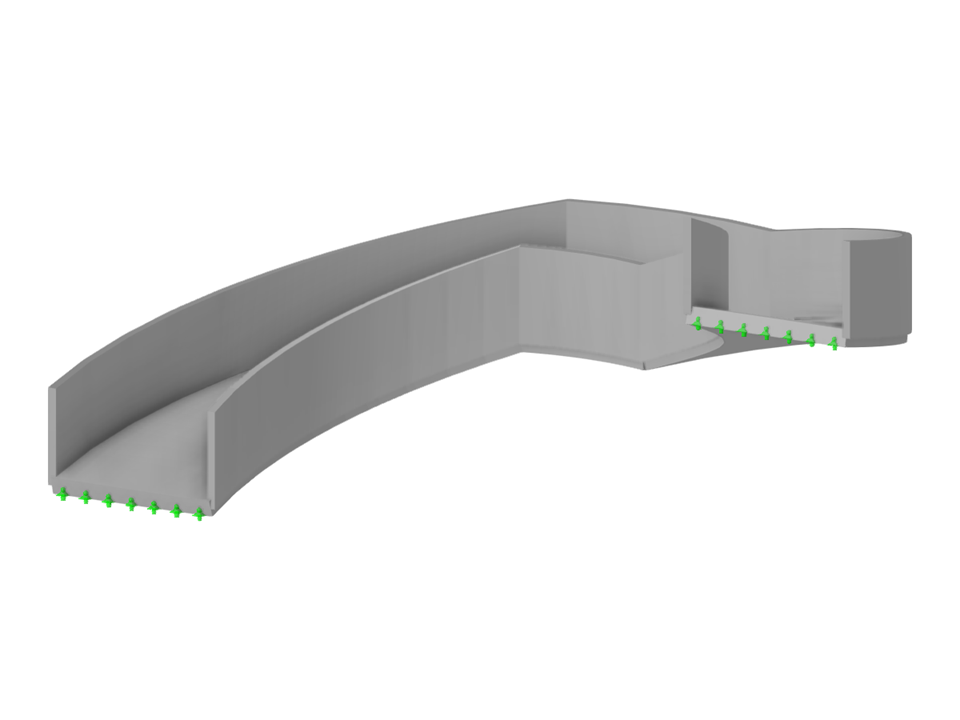

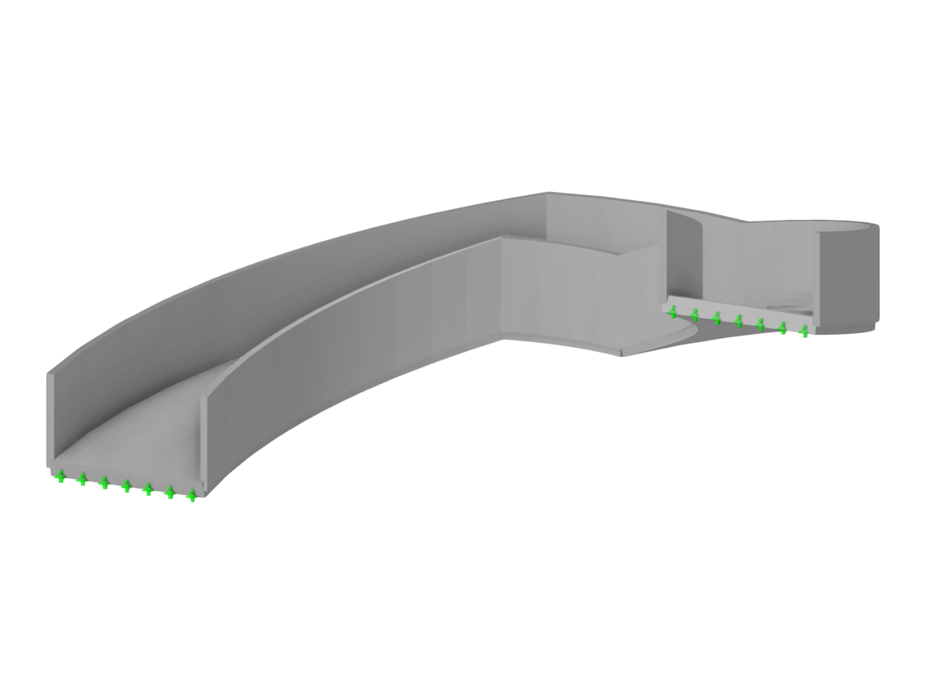

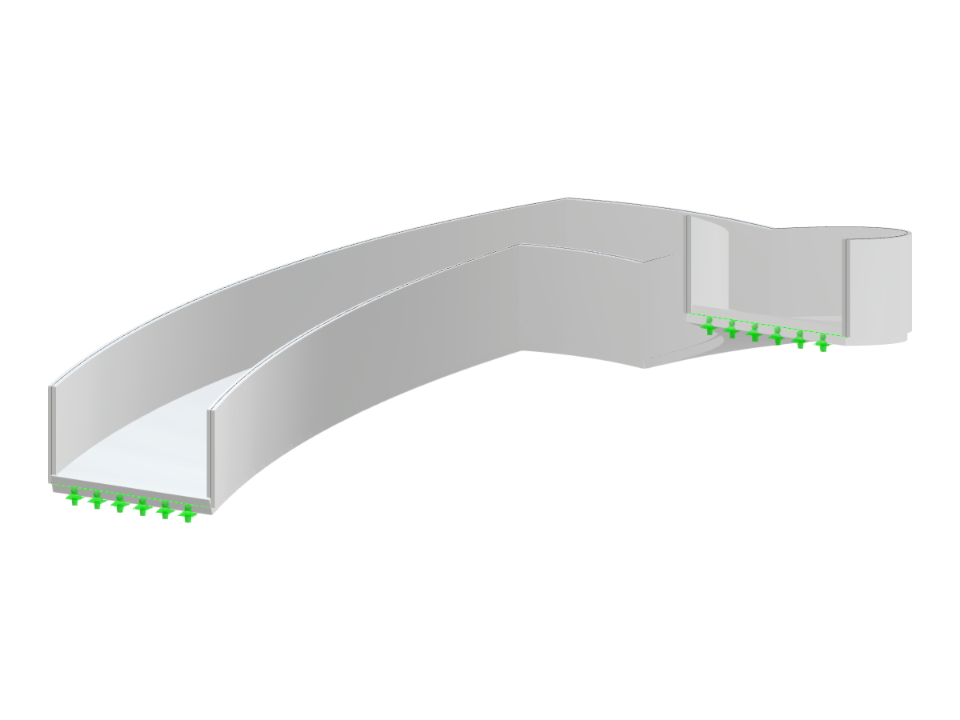

STC019 | Válcové schodiště s mezipodestou
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 88 |
| Počet linií | 96 |
| Počet prutů | 0 |
| Počet ploch | 9 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 19,907 t |
| Rozměry | 10,000 x 4,100 x 5,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
