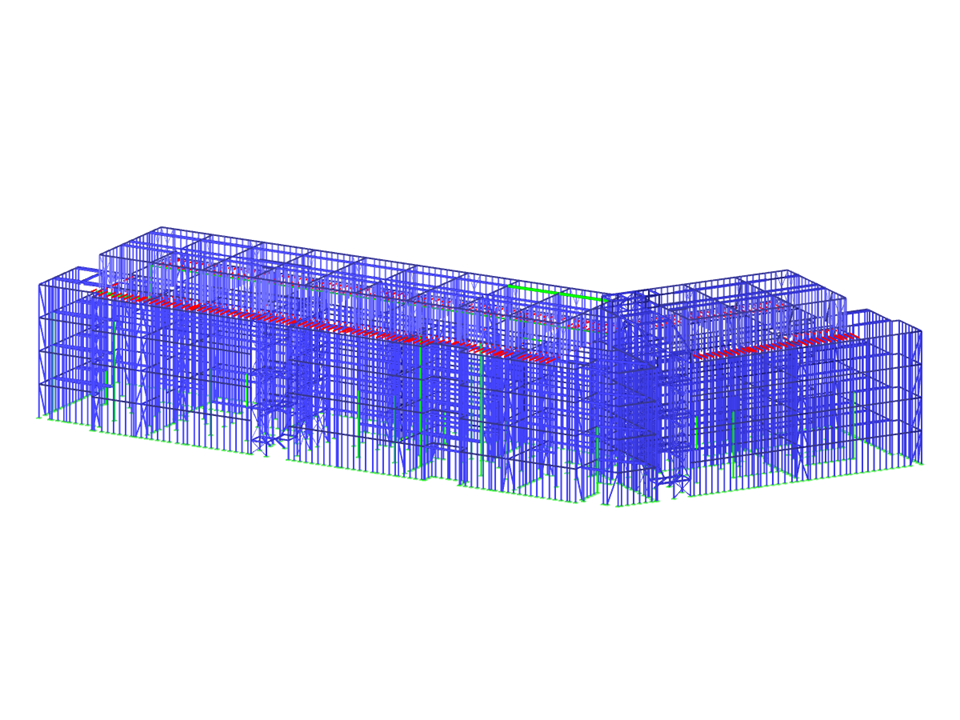

Rezidenční komplex s průmyslovým systémem Steel Framing
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 5099 |
| Počet linií | 8556 |
| Počet prutů | 8542 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací výsledků | 21 |
| Celková hmotnost | 159,990 t |
| Rozměry | 74,947 x 34,122 x 16,284 m |
| Verze programu | 5.31.01 |
