Kompletní parametrizace geometrie haly, proměnného úhlu, nosníkového a sloupového rastru s nezávislými diagonálními vzdálenostmi.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

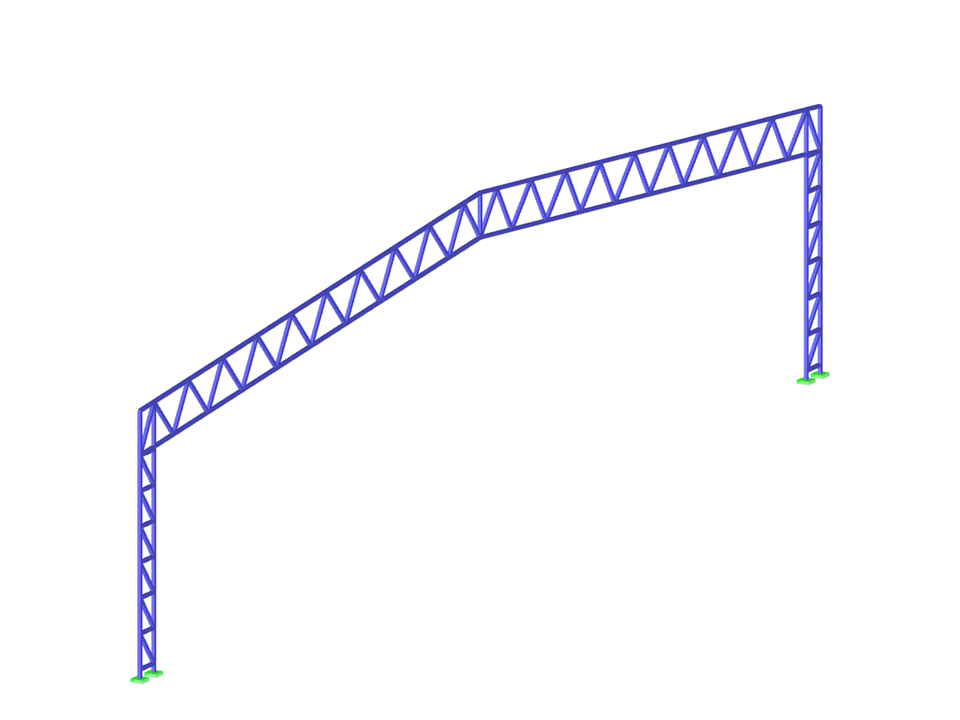

Portál s trubkovými průřezy
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 76 |
| Počet linií | 143 |
| Počet prutů | 143 |
| Celková hmotnost | 1,180 t |
| Rozměry | 0,200 x 29,700 x 7,575 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
