Online manuál programu RFEM - Plochy (anglicky)
Kompletní parametrizace geometrie opěrné stěny.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

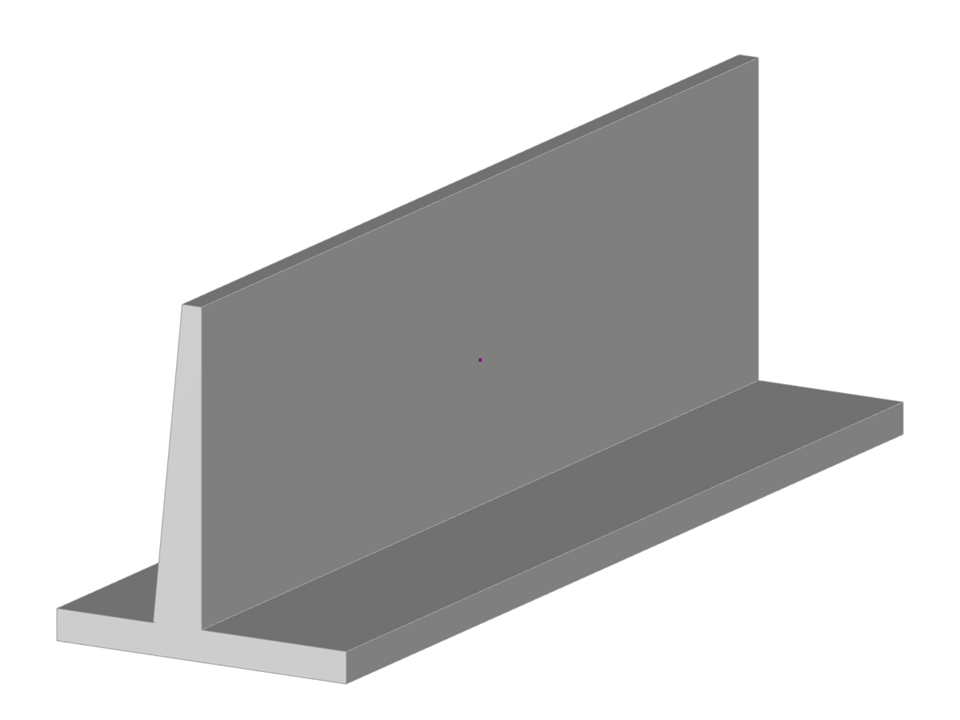

Opěrná stěna
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 16 |
| Počet linií | 24 |
| Počet ploch | 10 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 7 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 47,814 t |
| Rozměry | 3,000 x 10,000 x 3,300 m |
| Verze programu | 5.25.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
