Vollständige Parametrisierung der Stützwandgeometrie.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.

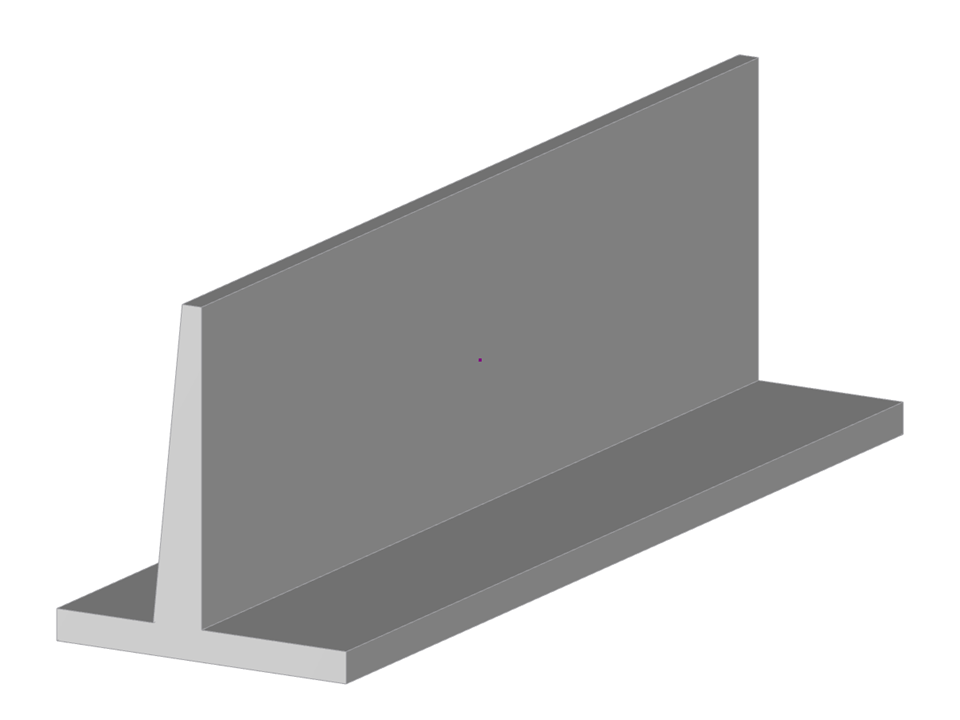

Stützwand
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 16 |
| Anzahl Linien | 24 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 7 |
| Anzahl Ergebniskombinationen | 2 |
| Gesamtgewicht | 47,814 t |
| Abmessungen | 3,000 x 10,000 x 3,300 m |
| Programmversion | 5.25.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
