Parametrizace geometrie pole ocelové rámové konstrukce s otvorem.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

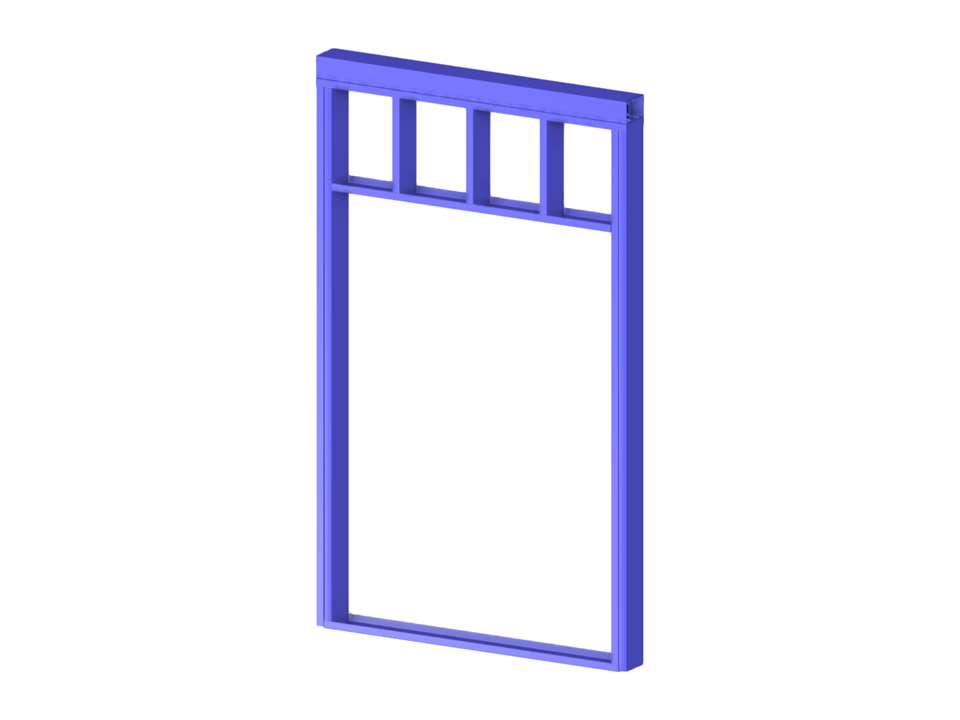

Ocelový rámový panel s otvorem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 16 |
| Počet linií | 14 |
| Počet prutů | 14 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,072 t |
| Rozměry | 1,500 x 2,600 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
