Parametrisierung der Geometrie einer Stahlrahmenplatte mit Öffnung.
Model created by the Dlubal Latam engineering team. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.

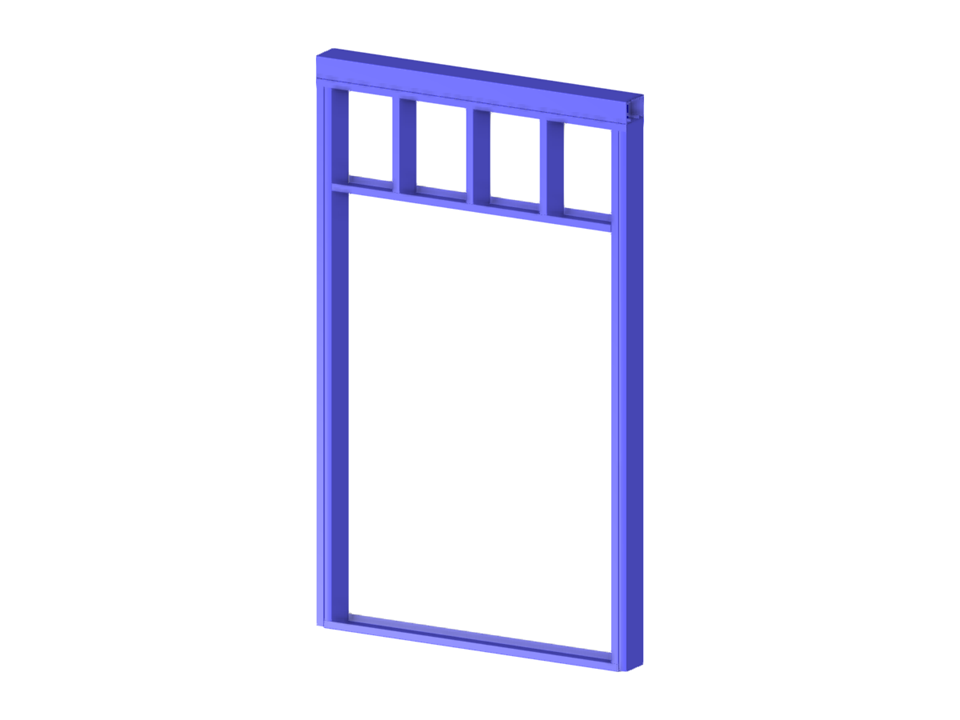

Stahlrahmenplatte mit Öffnung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 16 |
| Anzahl Linien | 14 |
| Anzahl Stäbe | 14 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,072 t |
| Abmessungen | 1,500 x 2,600 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
