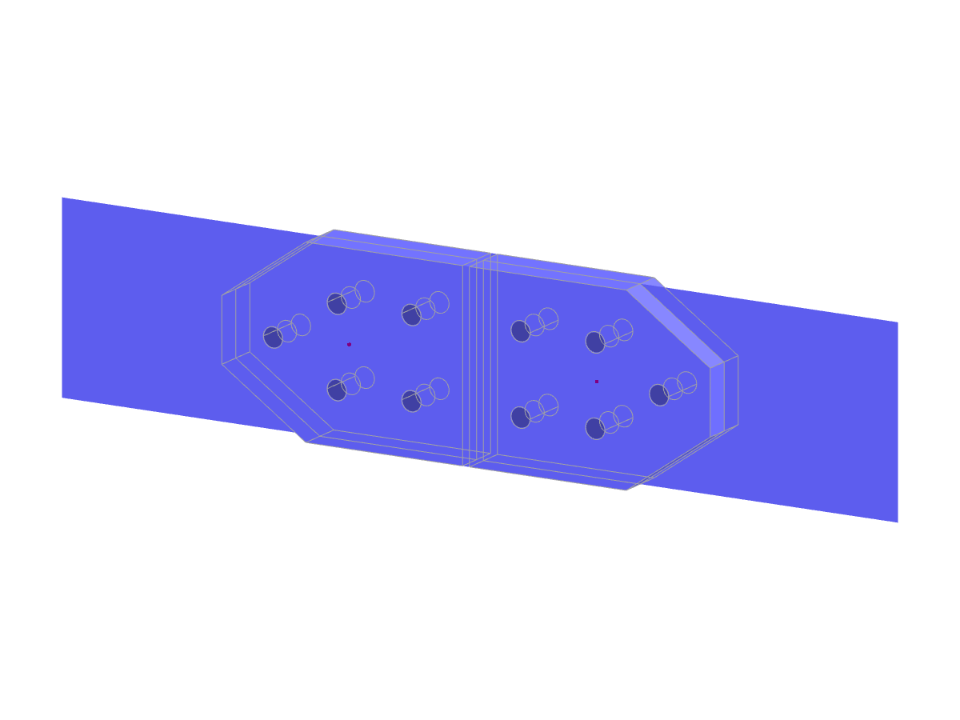

Parametrizace geometrie spoje obdélníkových desek, spojeného dvěma deskami spojenými deseti šrouby.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Spojení desek
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 160 |
| Počet linií | 130 |
| Počet prutů | 10 |
| Počet ploch | 84 |
| Počet těles | 4 |
| Celková hmotnost | 0,022 t |
| Rozměry | 0,605 x 0,047 x 0,130 m |
| Verze programu | 5.28.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
