Budova má půdorysnou plochu 540 m2 a má sloužit jako skladová hala. Hala je rozdělena do 10 různých úseků, které jsou všechny přístupné z vnitřního dvora a každý má mezipatro pro skladování zboží nebo vybavení.

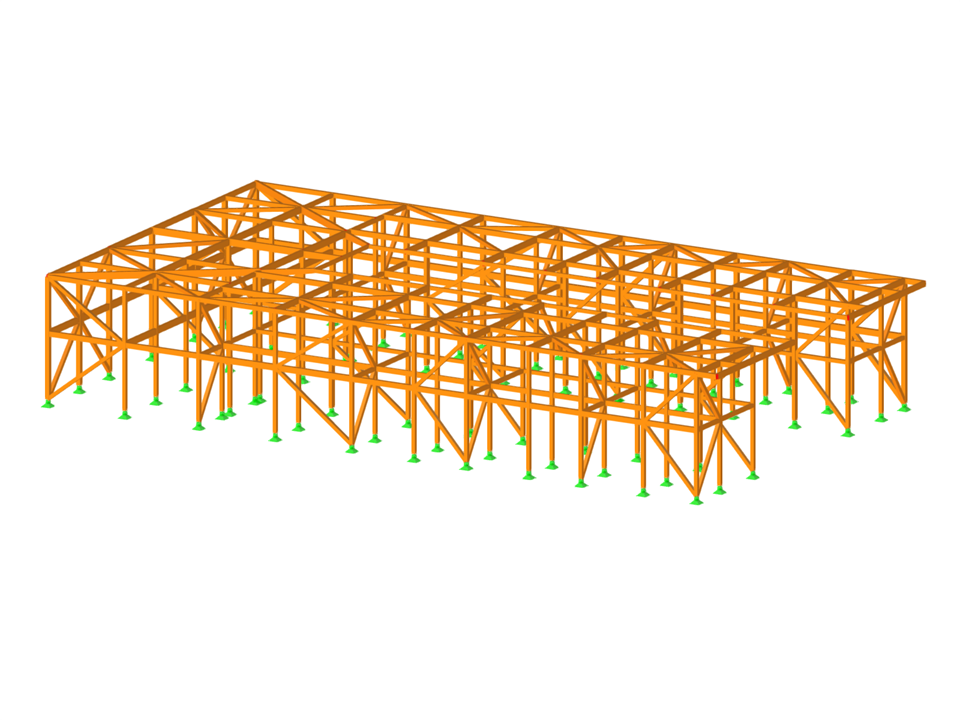

Dřevěná skladová hala firmy Siegrist Igor Carpenteria
| Počet uzlů | 256 |
| Počet linií | 539 |
| Počet prutů | 491 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 12 |
| Počet kombinací zatížení | 249 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 26,517 t |
| Rozměry | 38,190 x 6,250 x 20,560 m |
Funkce programu
Databáze znalostí
Typ tloušťky "Nosníkový panel" umožňuje modelovat dřevěné deskové prvky ve 3D prostoru. Stačí zadat geometrii plochy a dřevěné deskové prvky se vygenerují na základě interní prutovo-plošné konstrukce, včetně simulace poddajnosti spoje.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Chcete počítat zakřivené nosníky (např. z lepeného lamelového dřeva)? Pro tento účel můžete pro pruty použít různé průběhy průřezů:
- Zakřivený
- Nosník sedlové střechy se šikmým dolním pásem a konstantní výškou
- Nosník sedlové střechy se šikmým dolním pásem a proměnnou výškou
- Nosník proměnného průřezu | Parabolický
U návrhových podpor lze zohlednit redukci posouvající síly. Posouzení na smyk tak můžete provést na základě rozhodující posouvající síly ve vzdálenosti výšky nosníku od okraje podpory.
Co to jsou liniové klouby a liniová uvolnění?
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Addon
Addon Stabilita konstrukce slouží k posouzení stability konstrukcí. Stanoví součinitele kritického zatížení a příslušné stabilitní tvary.
Hlavní program
Moderní 3D program pro statické výpočty je vhodný pro statické a dynamické výpočty prutových konstrukcí a pro posouzení betonu, oceli, dřeva a dalších materiálů.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Samostatný program
Posouzení dřevěných lepených lamelových nosníků o jednom nebo více polích podle Eurokódu 5 nebo DIN 1052
Samostatný program
Posouzení dřevěných jednoduchých, spojitých a Gerberových nosníků s konzolou nebo bez podle Eurokódu 5 nebo DIN 1052
Samostatný program
Posouzení dřevěných sloupů s obdélníkovým a kruhovým průřezem podle Eurokódu 5 nebo DIN 1052
Samostatný program
Posouzení dřevěných vaznic a spojitých nosníků podle Eurokódu 5 nebo DIN 1052
Samostatný program
Dřevěné konstrukce trojkloubových rámů se zubovitými spoji podle Eurokódu 5 nebo DIN 1052
Samostatný program
Posouzení dřevěných zpevňujících ztužení podle Eurokódu 5 nebo DIN 1052
Samostatný program
Posouzení dřevěných plochých, pultových a sedlových střech podle Eurokódu 5
