148x

12x

004724

16.1.2024

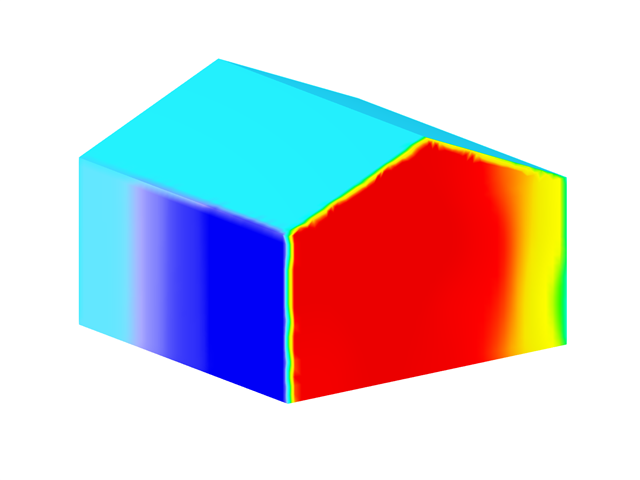

Tento model budovy se sedlovou střechou je zatížen experimentálně naměřenými tlaky. V programu RWIND 2 se interpolují hodnoty tlaku na plochách a exportují se zpět do programu RFEM 6 jako zatížení větrem pro statickou analýzu.

Model použitý v

Statické výpočty se zatíženími větrem z experimentálně naměřených hodnot tlaku v programech RWIND 2 a RFEM 6

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

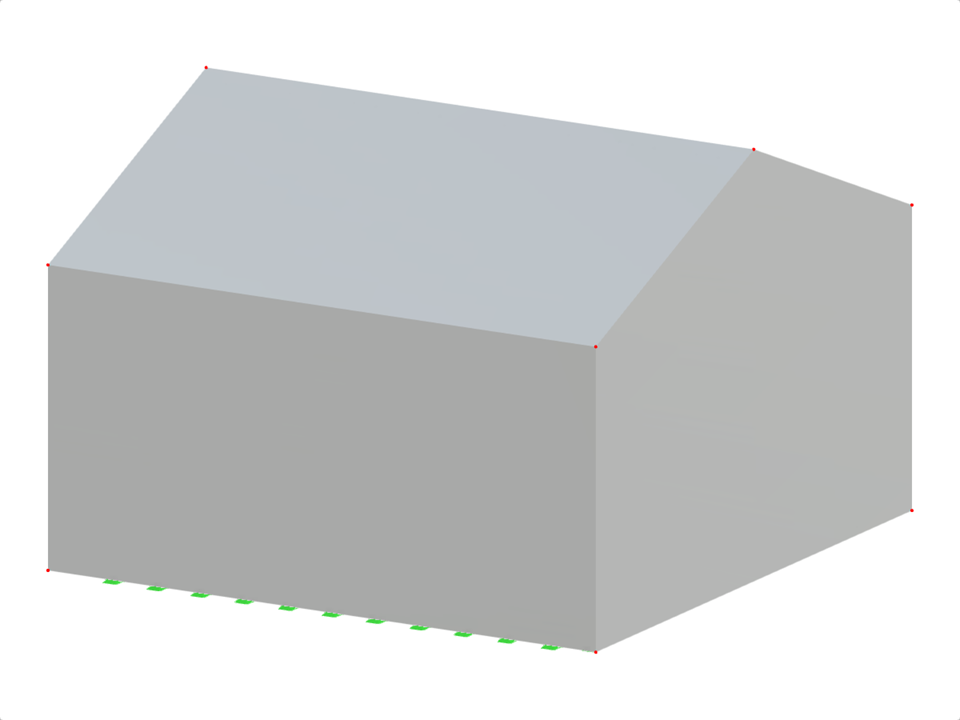

Zatížení větrem na budovu vypočtené z experimentálních tlaků

Verze souboru

Počet uzlů	10
Počet linií	17
Počet prutů	0
Počet ploch	9
Počet těles	0
Počet zatěžovacích stavů	2
Počet kombinací zatížení	0
Počet kombinací výsledků	0
Celková hmotnost	214,475 t
Rozměry	10,000 x 7,071 x 10,000 m

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
