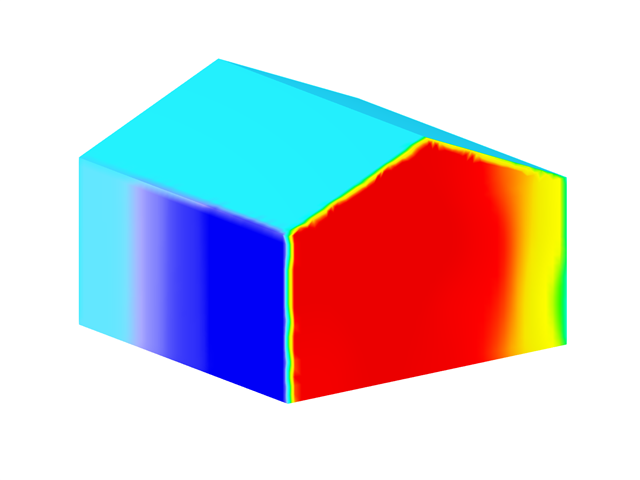

Dieses Modell eines Gebäudes mit Satteldach wird durch experimentell gemessenen Druck belastet. In RWIND 2 werden die Druckwerte auf Flächen interpoliert und als Windlasten für die statische Analyse zurück nach RFEM 6 exportiert.

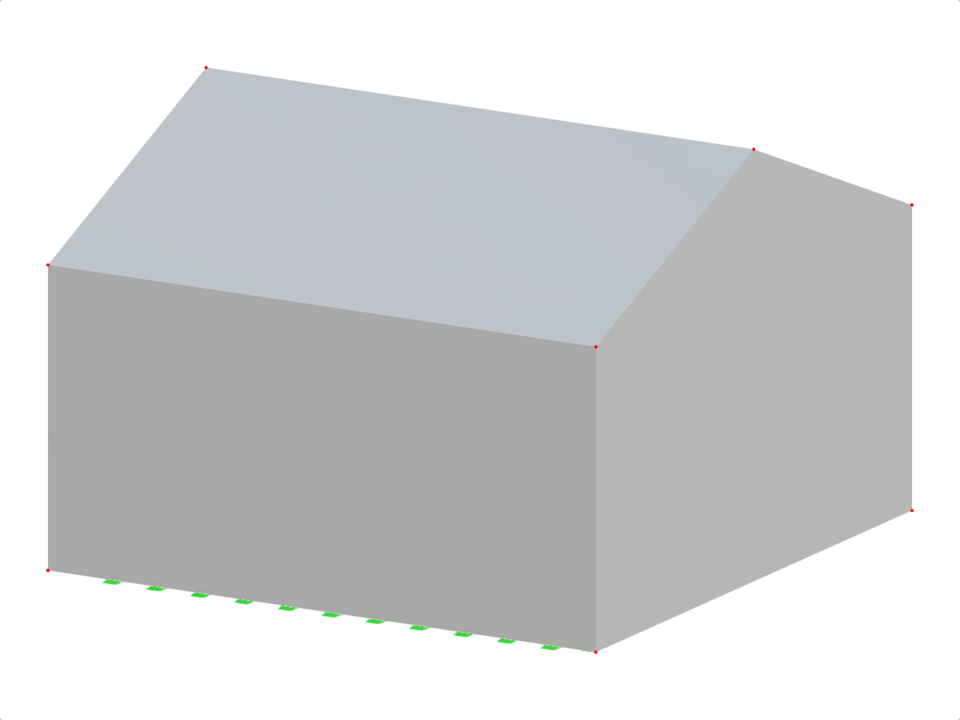

Windlasten auf Gebäude aus experimentellen Drücken
| Anzahl Knoten | 10 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 9 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 214,475 t |
| Abmessungen | 10,000 x 7,071 x 10,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
