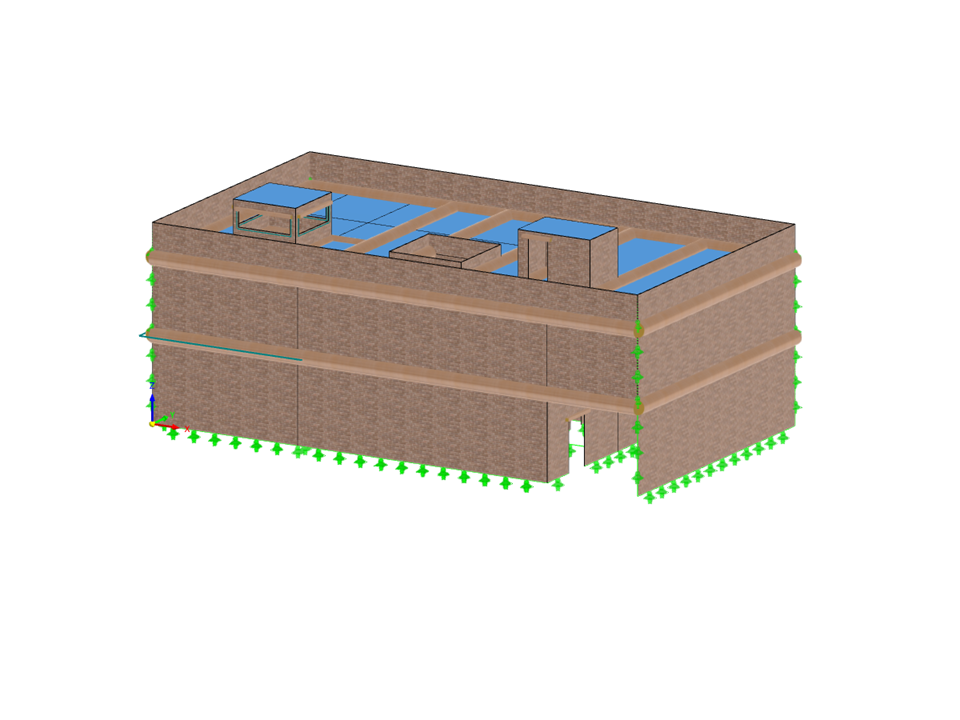

Dům z dusané hlíny
Počet uzlů | 346 |
Počet linií | 485 |
Počet prutů | 188 |
Počet ploch | 44 |
Počet těles | 0 |
Počet zatěžovacích stavů | 5 |
Počet kombinací zatížení | 8 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 898,328 t |
Rozměry (metrické) | 17,693 x 7,310 x 9,954 m |
Rozměry (imperiální) | 58.05 x 23.98 x 32.66 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
