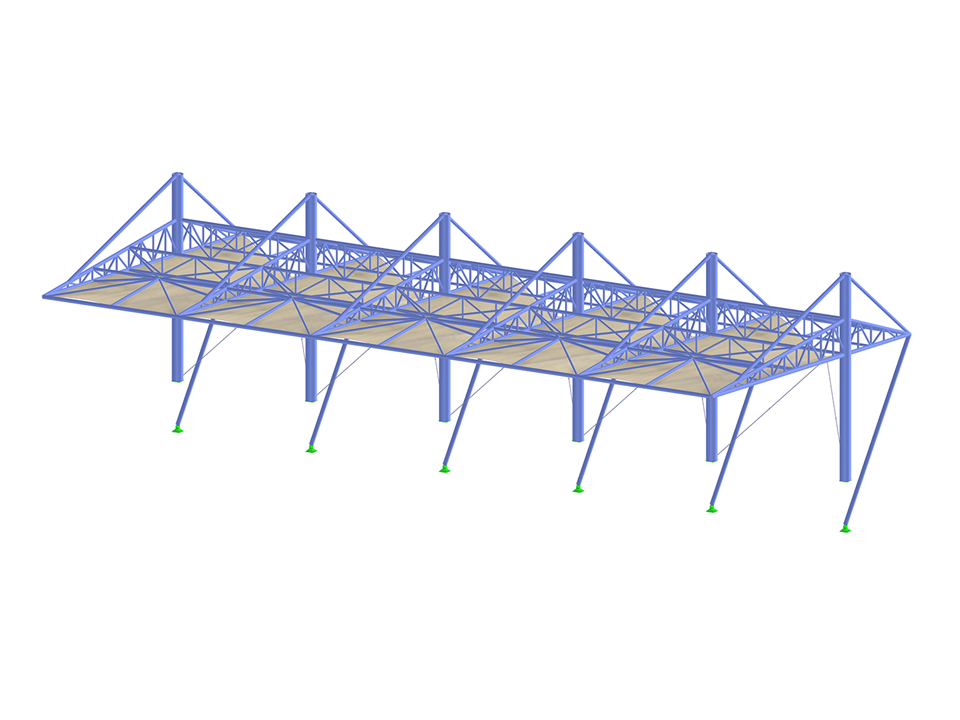

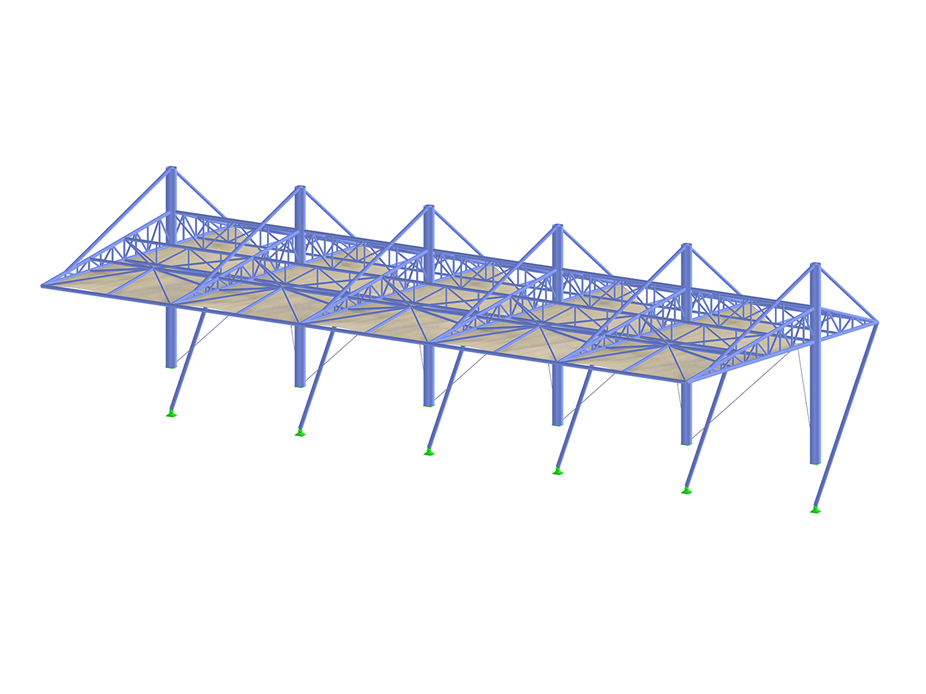

RFEM model ocelové konstrukce membránového zastřešení tribuny na Technické univerzitě v Sü-čou, Čína | © Jiangsu Jingong Space Structure Co., Ltd.
Ocelová konstrukce membránového zastřešení tribuny na Technické univerzitě v Sü-čou, Čína
| Počet uzlů | 326 |
| Počet linií | 476 |
| Počet prutů | 476 |
| Počet ploch | 10 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 45,769 t |
| Rozměry (metrické) | 42,000 x 14,160 x 21,588 m |
| Rozměry (imperiální) | 137.8 x 46.46 x 70.83 feet |
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Základní deska" umožňuje posuzovat přípoje patní desky pomocí zalitých kotev. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
