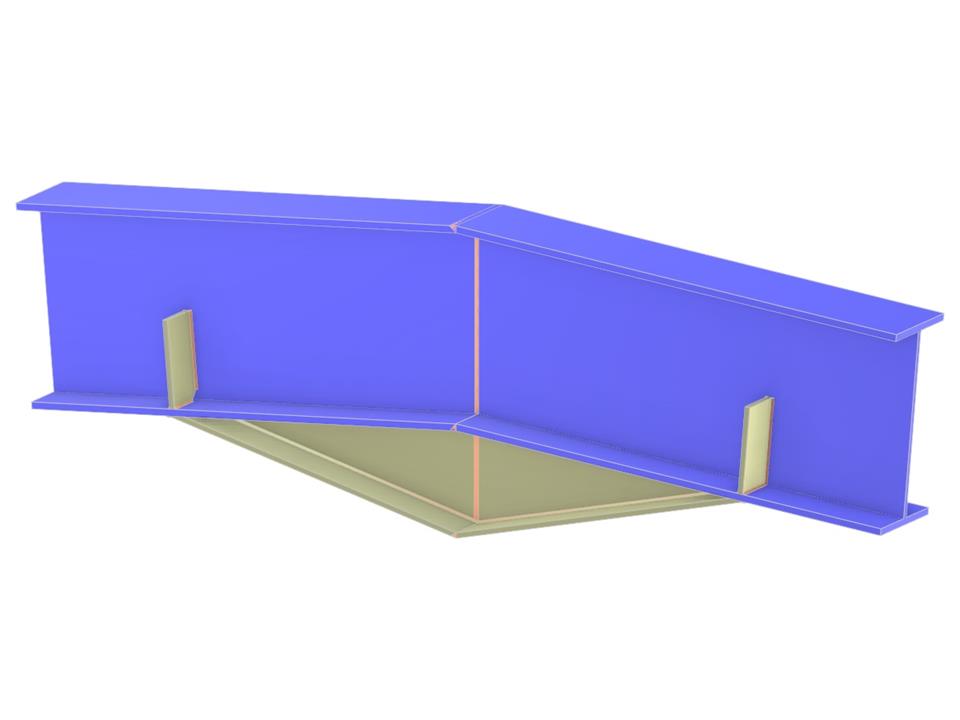

Tento model demonstruje spoj nosníku ve hřebeni střešního nosníku, který zahrnuje svařovaný náběh a částečné ztužidla stojiny. Konstrukce obsahuje tuhé spojení, které je nezbytné pro přenášení konstrukčních zatížení ve vrcholu střechy. Ukazuje integraci ztužujících prvků pro zvýšení tuhosti a stability spoje. Svařované prvky zajišťují robustní chování při různých zatěžovacích podmínkách.
Spoj nosníku střešního vazníku v hřebeni s náběhem
| Počet uzlů | 3 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,129 t |
| Rozměry (metrické) | 2,032 x 0,089 x 0,000 m |
| Rozměry (imperiální) | 6.67 x 0.29 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
