Tento model obsahuje funkci návrhu patní desky sloupu, která nese šikmý sloup z kruhového dutého profilu. Zahrnuje kotevní detaily pro stabilitu a správný přenos zatížení. Model ukazuje interakci mezi patní deskou a kotevními prvky a poskytuje informace pro statický výpočet a návrh.

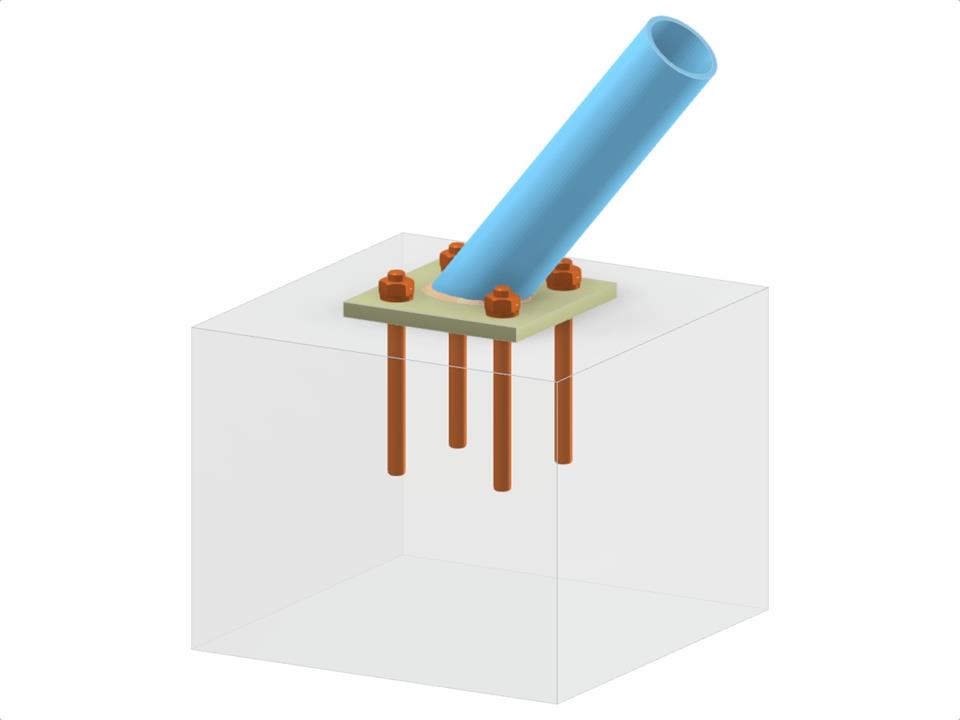

Patní deska sloupu se šikmým CHS sloupem
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,006 t |
| Rozměry (metrické) | 0,450 x 0,550 x 0,000 m |
| Rozměry (imperiální) | 1.48 x 1.8 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
