Model představuje ocelovou konstrukci nádrže, která sestává z hlavních a příhradových nosníků. Konstrukce je založena ve variantě 1 na vyvýšeném konstrukčním systému. Přesné provedení zajišťuje vysokou účinnost a spolehlivost konstrukce. Další detaily a výhody řešení se opírají o inženýrské know-how společnosti TIM Global Engineering.
Dílčí modely
Model použitý v

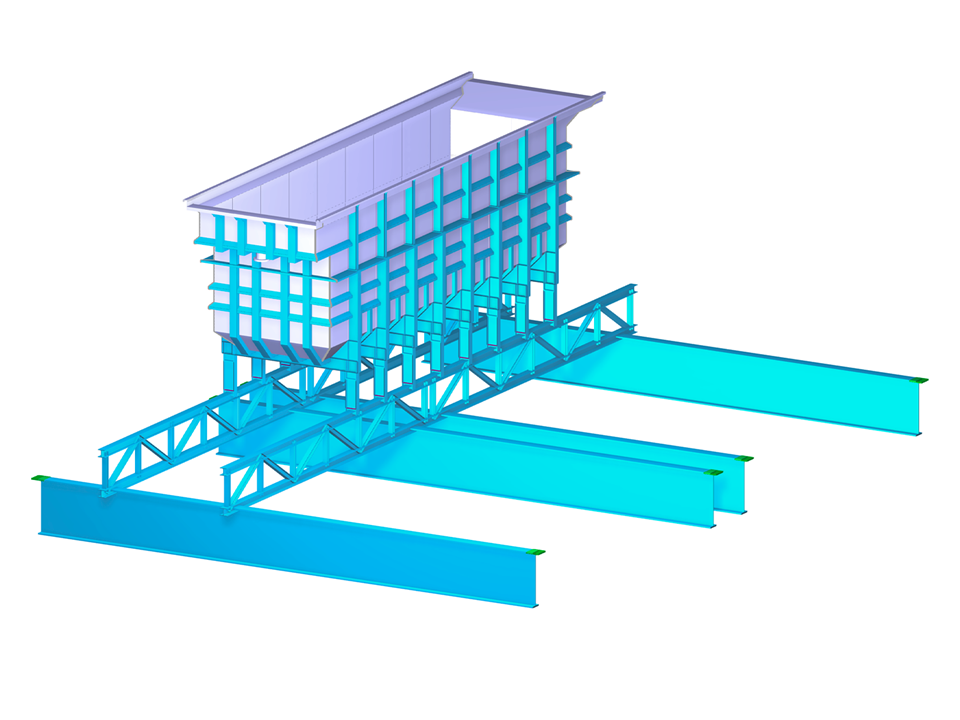

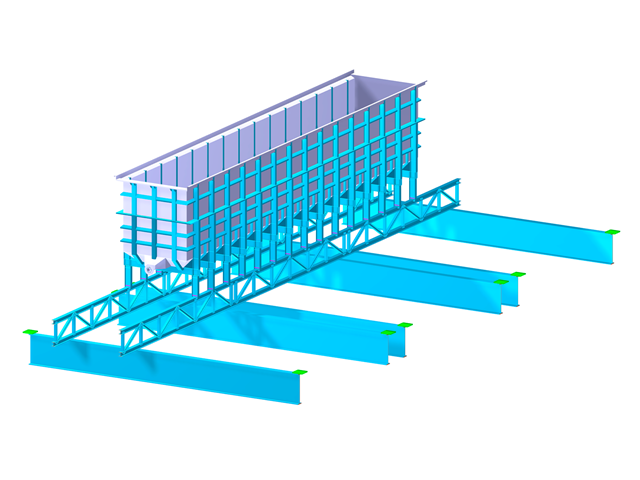

Ocelová konstrukce nádrže – varianta 1
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 3329 |
| Počet linií | 6695 |
| Počet prutů | 248 |
| Počet ploch | 2049 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 9 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 19,348 t |
| Rozměry (metrické) | 13,900 x 6,372 x 20,000 m |
| Rozměry (imperiální) | 45.6 x 20.91 x 65.62 feet |
