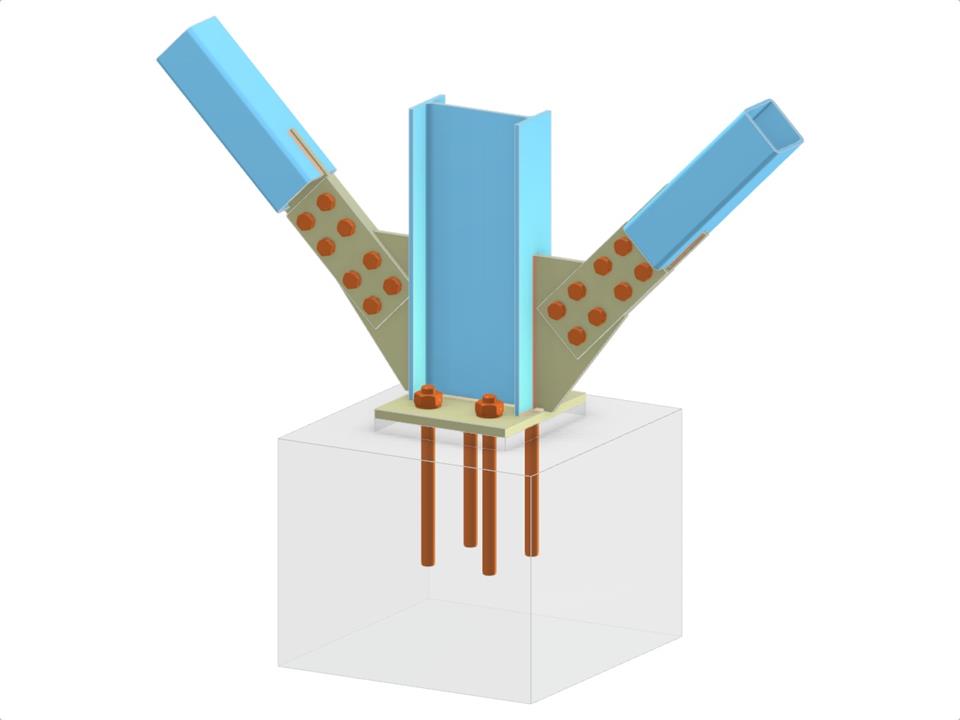

Tento model se vyznačuje spojem základové patky sloupu, který je tvořen I-profilem sloupu, vyztuženým dvěma diagonálami z pravoúhlého profilu (RHS) připevněnými k pásnicím sloupu. Součástí je patní deska, přípojný a připojovací plech a krycí plechy. Konstrukci doplňuje šroubový diagonální spoj a ukotvení, které zajišťují stabilitu a přenos zatížení.
Základová patka se dvěma diagonálami vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,095 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
