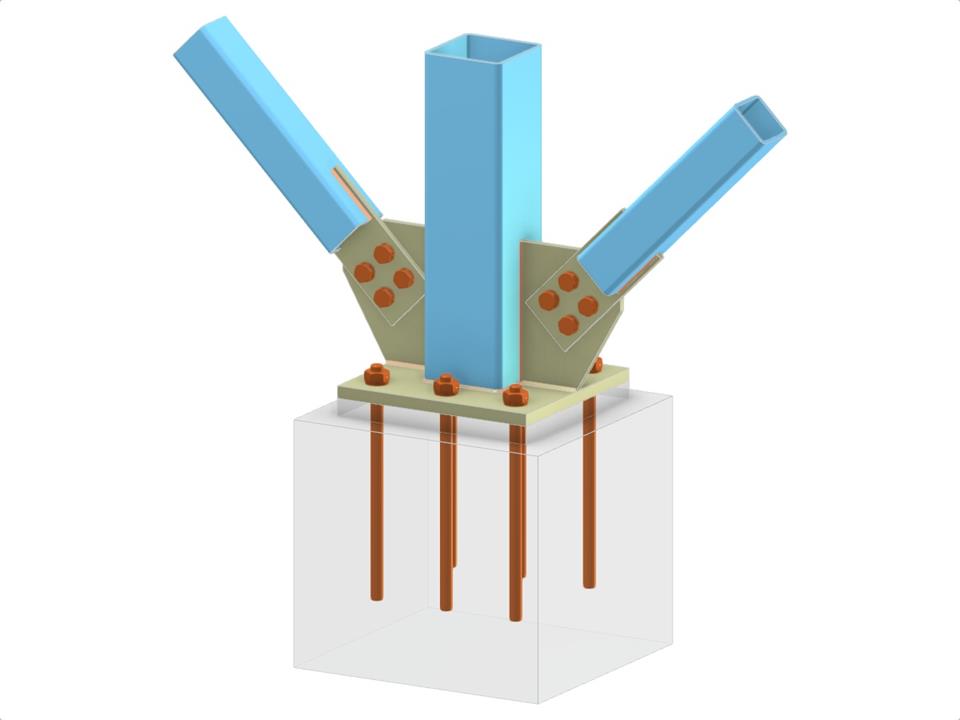

Tento model se skládá ze základové patky sloupu s profilem RHS (obdélníkový dutý profil) a dvěma diagonálami, které jsou připojeny pomocí patní desky a výztužných žeber. Konfigurace zahrnuje připojovací plech a šroubový diagonální spoj, který zajišťuje stabilitu a oporu. Ukotvení zvyšuje pevnost konstrukčních prvků a zlepšuje přenos zatížení. Konstrukční detaily jsou navrženy tak, aby maximalizovaly účinnost a bezpečnost konstrukce.
Základová patka a šroubový diagonální spoj
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,056 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
