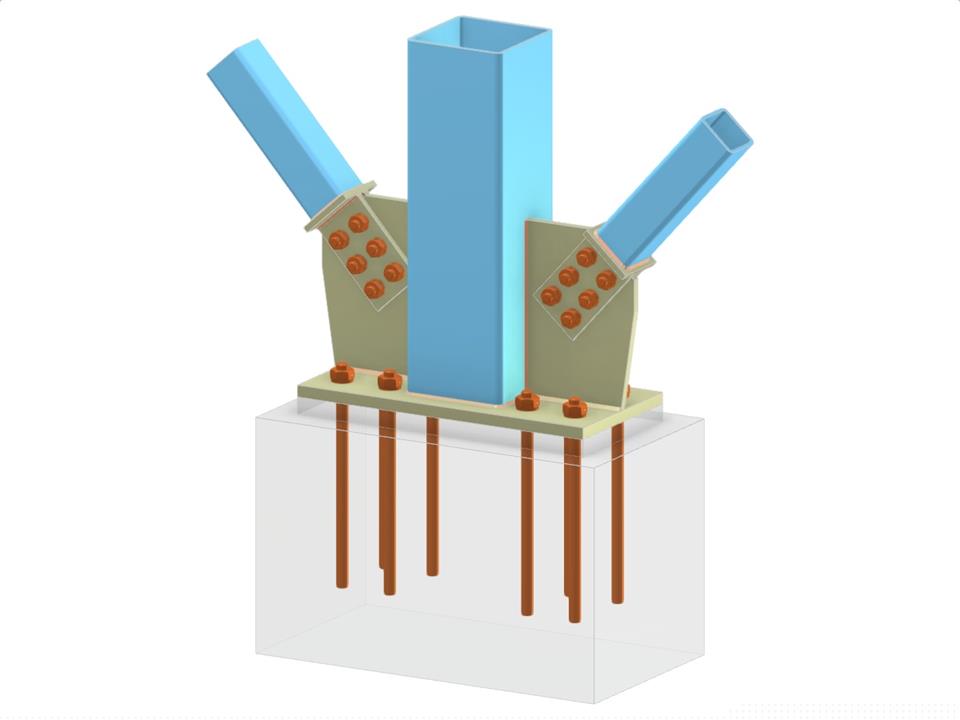

Tento model podrobně znázorňuje sofistikovanou konstrukční sestavu s ocelovou základovou patkou s obdélníkovým dutým profilem (RHS). Konstrukce zahrnuje dva diagonální prvky, každý vyrobený z profilu RHS, spolu s masivní patní deskou. Diagonály jsou k sloupu připevněny průchozím přípojným plechem, doplněným připojovacími plechy a krycí deskou v horní části. Sestava je vyztužena šroubovým diagonálním spojem a ukotvením, které zajišťují pevnost a stabilitu.
Spoj základové patky a šroubový diagonální spoj
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,062 t |
| Rozměry (metrické) | 1,800 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 5.91 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
