Tento model zahrnuje návrh základové patky ocelového sloupu s obdélníkovým dutým profilem (RHS) a dvěma diagonálami RHS. Zahrnuje patní desku se svařeným diagonálním spojem a vhodnými systémy ukotvení. Tato sestava zajišťuje stabilitu a účinnost spojů v konstrukčních aplikacích.

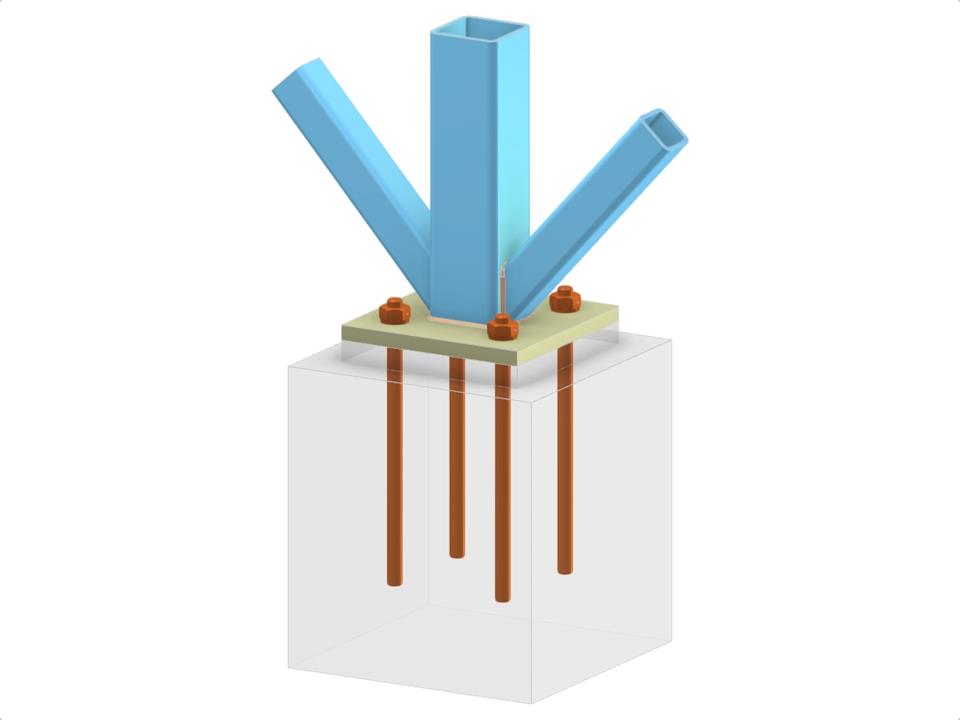

Základová patka sloupu se dvěma diagonálami vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,039 t |
| Rozměry (metrické) | 1,800 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 5.91 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
