Servisní budova Torghatten, Norsko

Se svou další realizací, což je servisní budova pro Brønnøysund Aviation, postavená přímo v úpatí hory Torghatten v Norsku, dosáhli architekti záskavající naší program a spoločnosti Bollinger+Grohmann, Skandinávského stavebního inženýrství, dalšího úspěchu.Tradiční budova odkazující na historické stavení s rovnou střechou a dřevěný skelet svou konstrukcí, dbá na ochranu životního prostředí.

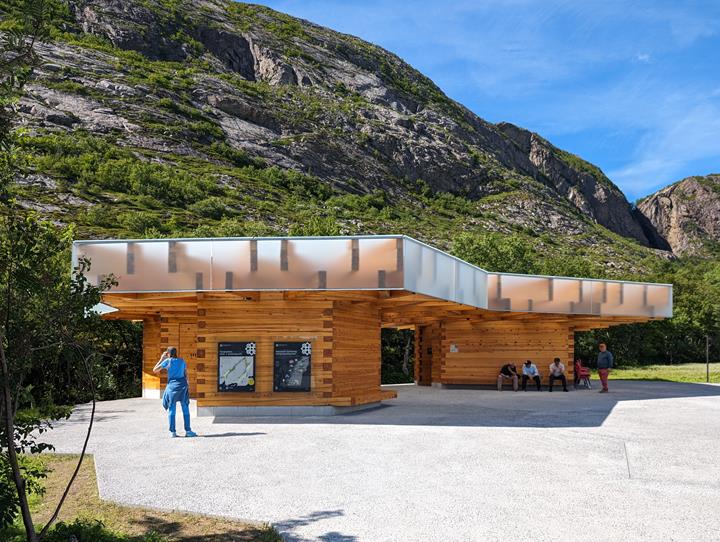

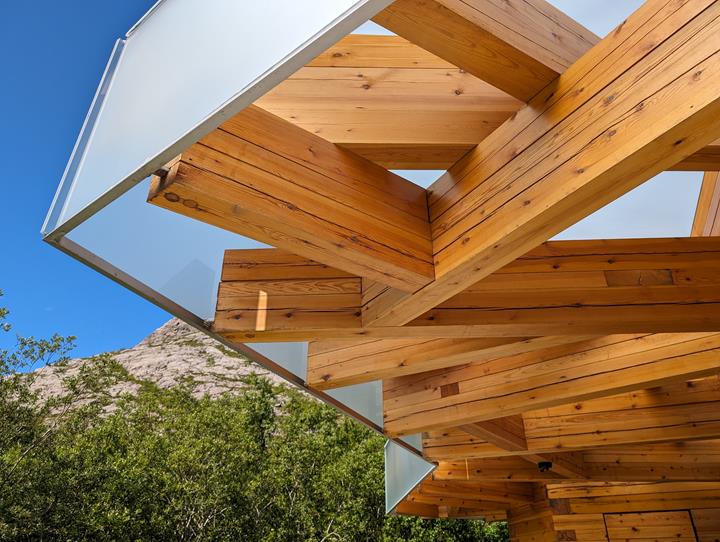

Hora Torghatten dominuje norskou krajinářskou trasu podél pobřeží Helgeland a je zvláštní atrakcí. Se svými 258 metry nad hladinou moře a výrazným otvorem, který jej prochází, je hora známá národně i mezinárodně. Odpočívadlo u Torghattenu má sanitární zařízení a výstavní prostory. Zařízení je překryto dřevěnou střešní konstrukcí, která zaujme svou neobvyklou formou a zároveň přináší výzvy.

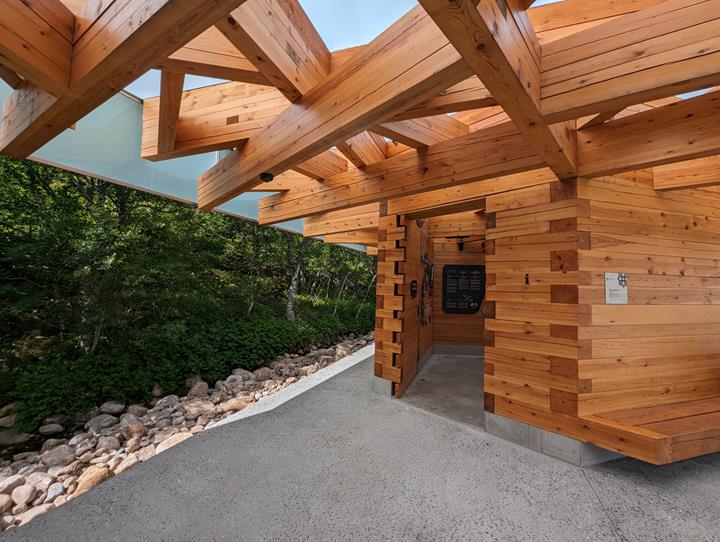

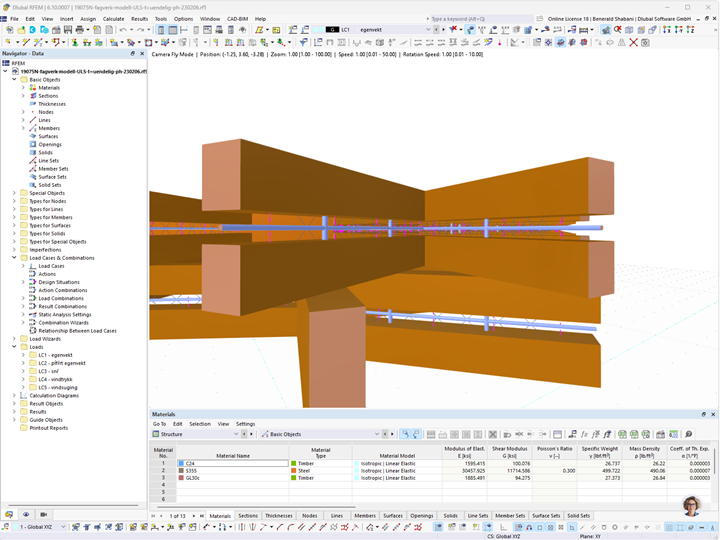

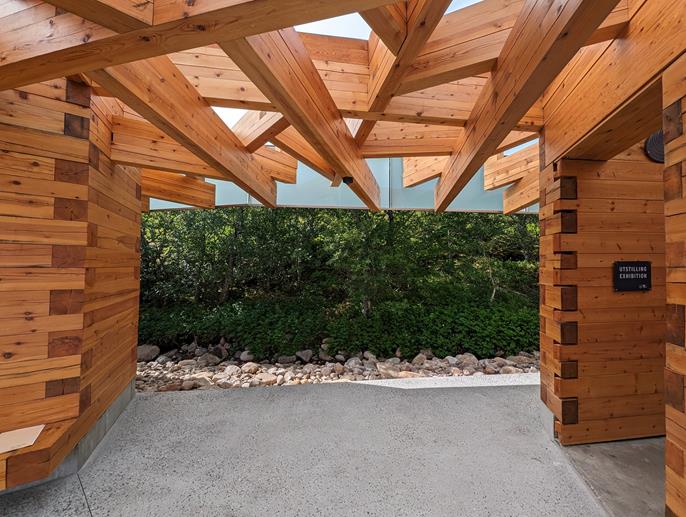

S výjimkou základů je celá konstrukce tvořena masivními dřevěnými trámy, které jsou uloženy ve vzájemně se proplétajících vrstvách podle tradiční norské techniky „Lafteverk“. Vzhledem k jejich nepravidelným tvarům vyžadoval tento postup nejvyšší přesnost při montáži dílů. Aby byly splněny další požadavky na udržitelnost, nebylo použito žádné lepidlo, ale mechanické šroubové spoje.

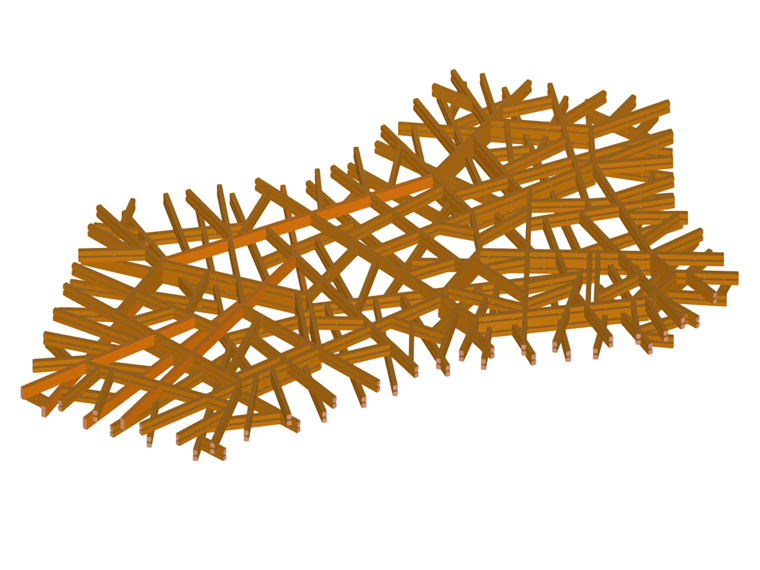

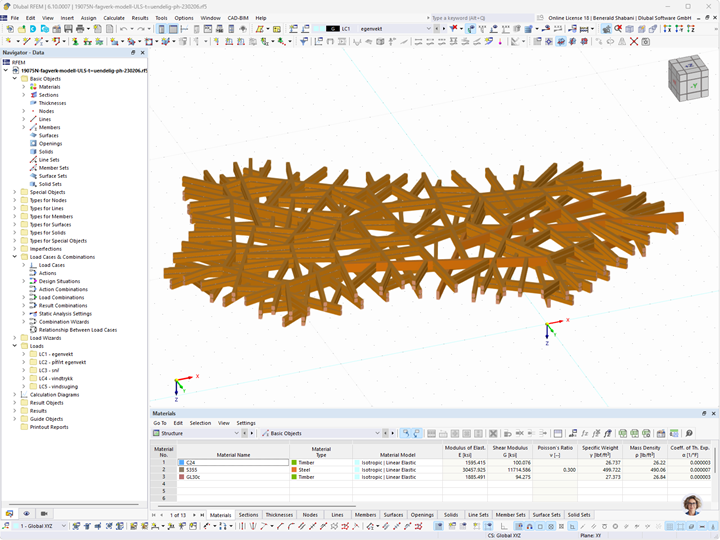

Pro realizaci tohoto vzrušujícího projektu využil zákazník Dlubal, Bollinger+Grohmann, FEM software RFEM pro podrobný výpočet struktury. Od fáze předběžného návrhu až po vytvoření podrobných konstrukčních výkresů bylo uplatněno parametrické plánování.

Místo Torghattveien 7
8909 Brønnøysund
Norsko
Inverstor
Architekt
Tragwerksplanung


Specifikace projektu

Údaje o modelu

Počet uzlů 26326
Počet linií 10287
Počet prutů 10229
Počet zatěžovacích stavů 5
Počet kombinací zatížení 13
Počet kombinací výsledků 3
Celková hmotnost 17,339 t
Rozměry (metrické) 23,833 x 16,134 x 0,976 m
Rozměry (imperiální) 78.19 x 52.93 x 3.2 feet
Verze programu 5.37.01
