Risultati per superficie

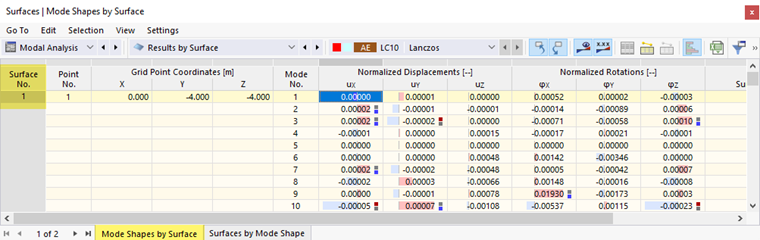

Nella categoria dei risultati della tabella Risultati per area (vedi immagine # extbookmark manual|image036353|Sottocategoria per i risultati dell'analisi modale #) i risultati numerici delle forme modali sono elencati con gli spostamenti normalizzati e le rotazioni associati, che sono elencati nei punti della griglia del singolo 6/000040 superfici sono disponibili. I risultati sono ordinati per numero di superficie nella scheda Autoforme '.

Gli spostamenti e le rotazioni normalizzati sono adimensionali a causa del processo di ridimensionamento.

Informazione

Il valore massimo di u e φ dipende dal ridimensionamento delle forme modali .

Nel registro 'Surfaces by automodi' i risultati delle superfici sono disposti secondo automodi.

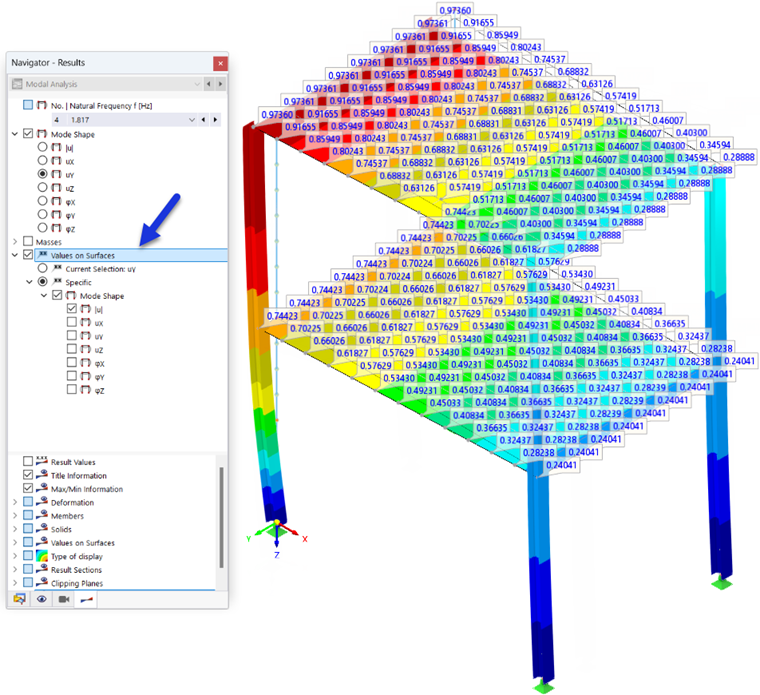

È anche possibile visualizzare graficamente i valori dei risultati delle superfici utilizzando la categoria del navigatore Valori sulle superfici .

Come nella tabella, i valori mostrati nel # extbookmark manual|tab.griglia|I punti della griglia # delle singole superfici sono disponibili.
