L'analisi dinamica è suddivisa in diversi add-on nei programmi RFEM 6 e RSTAB 9.
- L'add-on Analisi modale è l'add-on di base, con il quale vengono effettuate le analisi delle vibrazioni proprie per modelli a barre, superfici e volumi. È il prerequisito per tutti gli ulteriori add-on dinamici.

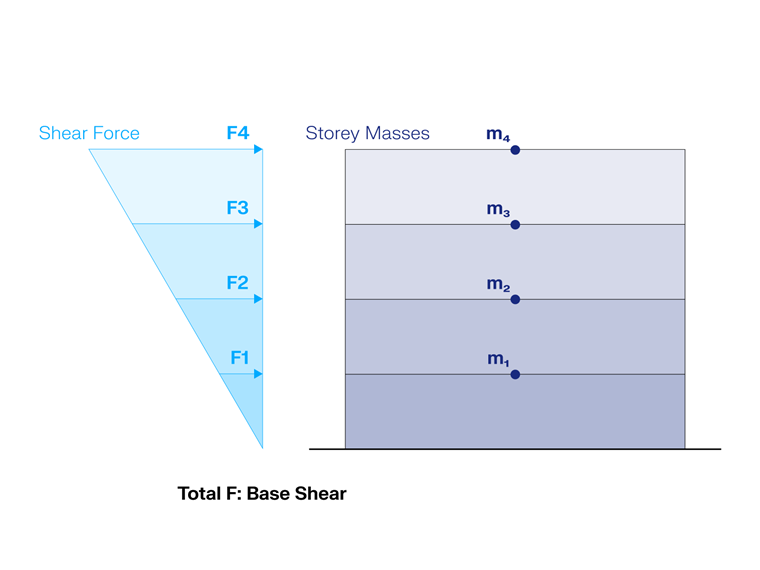

- L'add-on Metodo dello spettro di risposta consente di eseguire un'analisi sismica utilizzando il metodo multimodale dello spettro di risposta. Gli spettri necessari possono essere creati conformemente alle norme, definiti dall'utente o scelti da una biblioteca di accelerogrammi da aree sismiche. Da essi vengono generate le forze statiche equivalenti.
- L'add-on Analisi del diagramma di frequenza armonica è ancora in sviluppo. L'obiettivo è la determinazione della risposta stazionaria del sistema per strutture sottoposte a eccitazioni periodiche.
- L'add-on Metodo del tempo consente un'analisi dinamica della struttura per eccitazioni esterne. Diverse funzioni di eccitazione possono essere definite tabellarmente o come funzione del tempo. Sono disponibili metodi di soluzione lineari e non lineari.
- L'obiettivo dell'add-on Analisi push-over è la determinazione delle curve di push-over nei sistemi non lineari, il calcolo della curva di capacità bilineare equivalente e il confronto tra la deformabilità disponibile e quella richiesta considerando la capacità di dissipazione dell'energia.
Questo manuale descrive gli add-on dell'analisi dinamica per i programmi RFEM 6 e RSTAB 9. Poiché l'inserimento e le funzioni degli add-on sono simili in entrambi i programmi, la descrizione si concentra su RFEM. Tuttavia, le spiegazioni valgono anche per RSTAB. Se ci sono differenze da considerare tra i programmi, verranno menzionate nella descrizione.
Attivare l'add-on

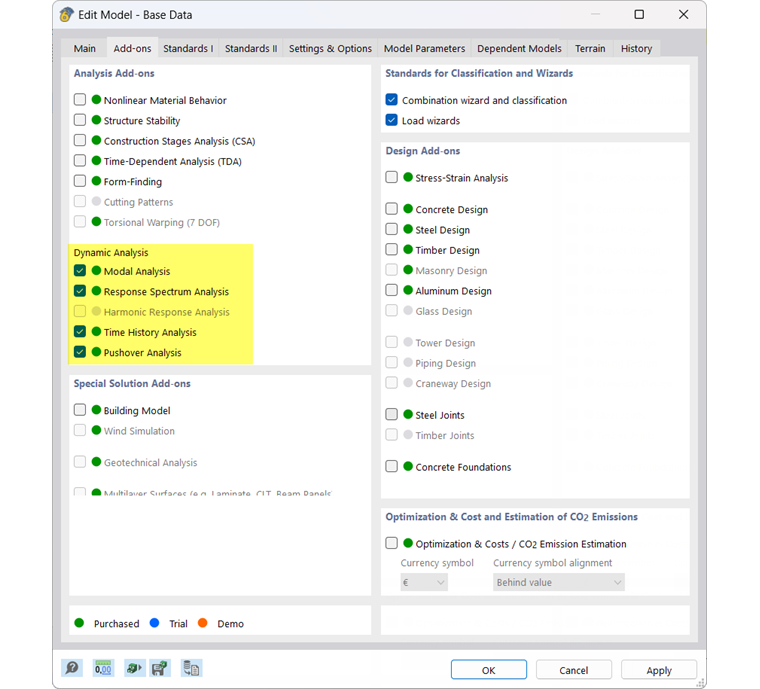

Nel registro Add-On delle Base-Modell è possibile attivare o disattivare l'uso degli add-on di analisi. Un punto verde davanti al nome dell'add-on indica che si dispone di una licenza. Un punto arancione o blu indica che l'uso dell'add-on è disponibile solo come demo o parte di una versione di prova, e il suo funzionamento è limitato.
Stabilire la norma

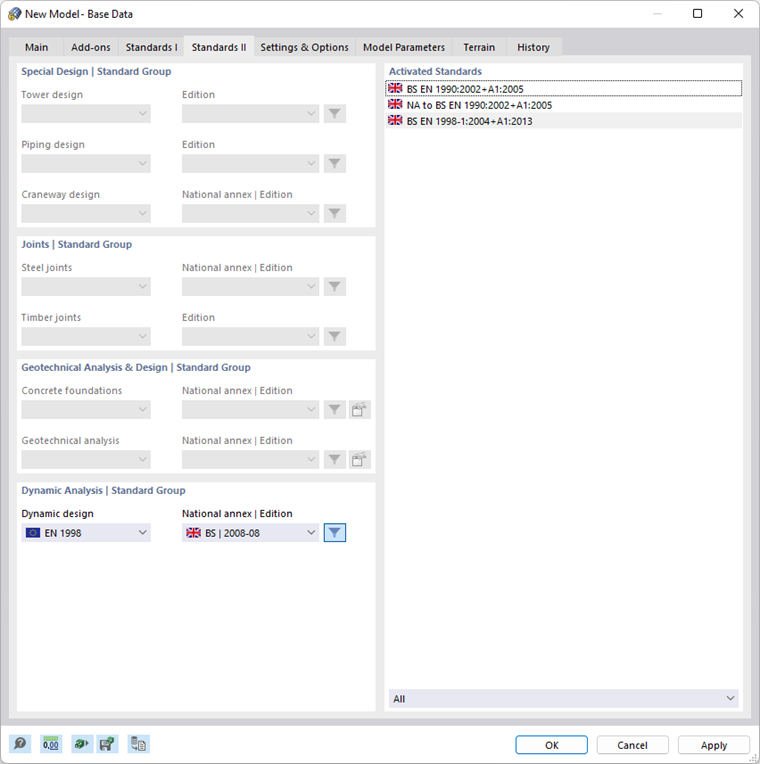

Nel registro Norme I delle impostazioni di base è possibile selezionare la norma da utilizzare per l'analisi dinamica (vedi anche capitolo Normen I del manuale RFEM). I dialoghi di input dell'analisi dinamica vengono automaticamente adattati a questa norma.
Le norme di progettazione attualmente disponibili e un riepilogo del range delle funzionalità possono essere trovati nella rispettiva descrizione del prodotto degli add-on per le analisi dinamiche.
Utilizzare l'add-on in RFEM/RSTAB

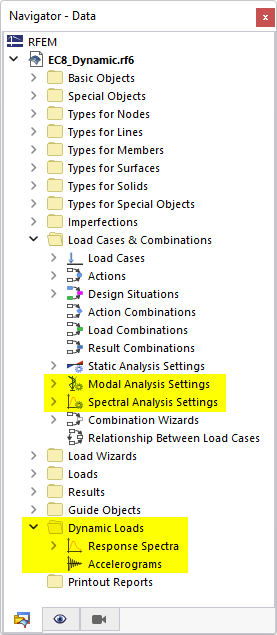

Quando si attiva un add-on di analisi e si stabilisce la norma, l'interfaccia utente si espande con nuove voci nel navigatore, nelle tabelle e nei dialoghi. In questo modo, i parametri dell'analisi dinamica sono completamente integrati nell'interfaccia utente del programma RFEM o RSTAB.
