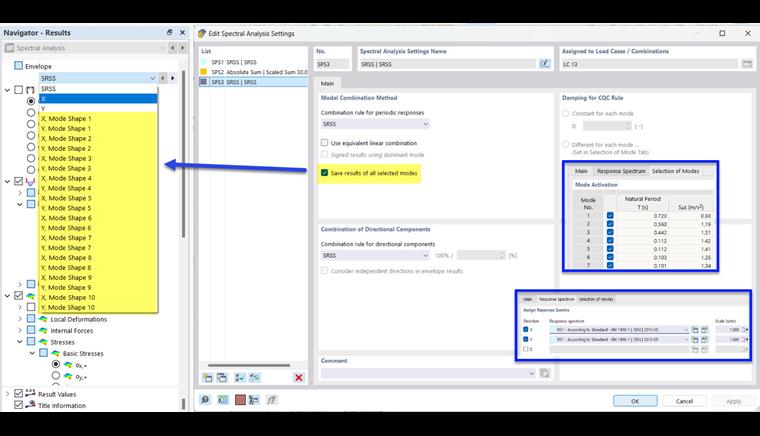

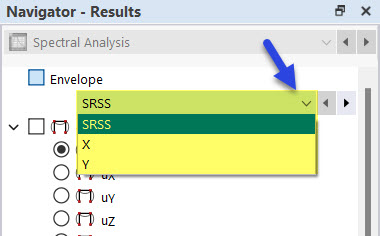

Con le impostazioni predefinite, vengono visualizzati i risultati dell'inviluppo e delle direzioni globali X, Y e Z a cui è stato assegnato uno Spettro di risposta. Queste opzioni sono disponibili per la selezione nella parte superiore dell'elenco del navigatore (vedere anche la figura Selezionare inviluppo o direzione ), in modo da poter controllare di conseguenza la visualizzazione dei risultati.
SRSS – Regola della radice quadrata della somma dei quadrati
Per un caso di carico, la denominazione del risultato indica il tipo di inviluppo come segue:
| Denominazione | Tipo di risultato |
|---|---|
| SRSS | Inviluppo totale X, Y, Z |
| X | Inviluppo di tutte le deformate modali in X |
| Y | Inviluppo di tutte le deformate modali in Y |
| Z | Inviluppo di tutte le deformate modali in Z |
| X, deformata modale n | Inviluppo della n-esima deformata modale in X |
| Y, deformata modale n | Inviluppo della n-esima deformata modale in Y |
| Z, deformata modale n | Inviluppo della n-esima deformata modale in Z |

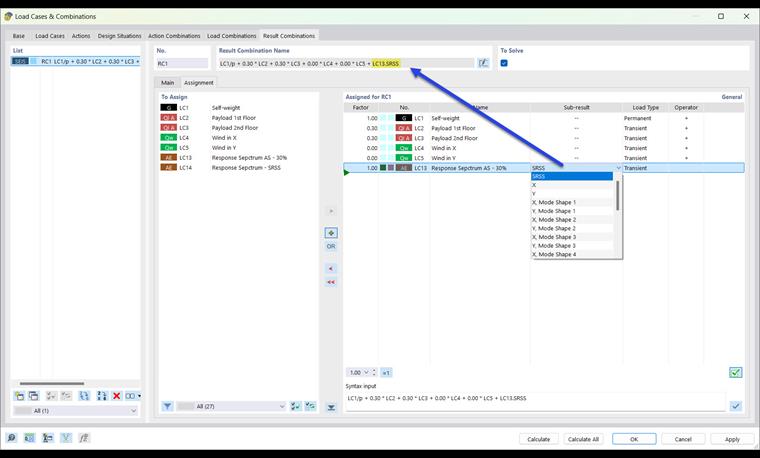

Se nel dialogo Casi di carico e combinazioni è stato specificato che i risultati parziali devono essere visualizzati per casi di carico o combinazioni di risultati, questi risultati sono disponibili anche per i casi di carico o per i casi di carico utilizzati nella CO.
La denominazione del risultato è composta dal numero del caso di carico e dai rispettivi risultati parziali. Per il caso di carico 7 (CC7), ad esempio, è la seguente:
| Denominazione | Tipo di risultato |
|---|---|
| CC7.SRSS | Inviluppo totale X, Y, Z |
| CC7.X | Inviluppo di tutte le deformate modali in X |
| CC7.Y | Inviluppo di tutte le deformate modali in Y |
| CC7.Z | Inviluppo di tutte le deformate modali in Z |
| CC7.X, deformata modale n | Inviluppo della n-esima deformata modale in X |
| CC7.Y, deformata modale n | Inviluppo della n-esima deformata modale in Y |
| CC7.Z, deformata modale n | Inviluppo della n-esima deformata modale in Z |
Somma scalata (100 % / 30 % o 100 % / 40 %)
Per un caso di carico, la denominazione del risultato indica il tipo di inviluppo come segue:
| Denominazione | Tipo di risultato |
|---|---|
| Somme scalate | Inviluppo totale |
| X 100 % ❘ Y 30 % ❘ Z 30 % | Inviluppo fattorizzato di tutte le deformate modali in X (100 %), Y (30 %) e Z (30 %) |
| X 30 % ❘ Y 100 % ❘ Z 30 % | Inviluppo fattorizzato di tutte le deformate modali in X (30 %), Y (100 %) e Z (30 %) |
| X | Inviluppo di tutte le deformate modali in X (100 %) |
| Y | Inviluppo di tutte le deformate modali in Y (100 %) |
| Z | Inviluppo di tutte le deformate modali in Z (100 %) |
| X, deformata modale n | Inviluppo della n-esima deformata modale in X |
| Y, deformata modale n | Inviluppo della n-esima deformata modale in Y |
| Z, deformata modale n | Inviluppo della n-esima deformata modale in Z |
Per una combinazione di risultati, la denominazione del risultato è composta dal numero del caso di carico e dai rispettivi risultati parziali. Per il caso di carico 7 (CC7), ad esempio, è la seguente:
| Denominazione | Tipo di risultato |
|---|---|
| CC7.Somme scalate | Inviluppo totale |
| CC7.SSX | Inviluppo fattorizzato di tutte le deformate modali in X (100 %), Y (30 %) e Z (30 %) |
| CC7.SSY | Inviluppo fattorizzato di tutte le deformate modali in X (30 %), Y (100 %) e Z (30 %) |
| CC7.SSZ | Inviluppo fattorizzato di tutte le deformate modali in X (30 %), Y (30 %) e Z (100 %) |
| CC7.X | Inviluppo di tutte le deformate modali in X (100 %) |
| CC7.Y | Inviluppo di tutte le deformate modali in Y (100 %) |
| CC7.Z | Inviluppo di tutte le deformate modali in Z (100 %) |
| CC7.X, deformata modale n | Inviluppo della n-esima deformata modale in X |
| CC7.Y, deformata modale n | Inviluppo della n-esima deformata modale in Y |
| CC7.Z, deformata modale n | Inviluppo della n-esima deformata modale in Z |
Somma assoluta
Per un caso di carico, la denominazione del risultato indica il tipo di inviluppo come segue:
| Denominazione | Tipo di risultato |
|---|---|
| Somma assoluta | Inviluppo totale X, Y, Z |
| X | Inviluppo di tutte le deformate modali in X |
| Y | Inviluppo di tutte le deformate modali in Y |
| Z | Inviluppo di tutte le deformate modali in Z |
| X, deformata modale n | Inviluppo della n-esima deformata modale in X |
| Y, deformata modale n | Inviluppo della n-esima deformata modale in Y |
| Z, deformata modale n | Inviluppo della n-esima deformata modale in Z |
Per una combinazione di risultati, la denominazione del risultato è composta dal numero del caso di carico e dai rispettivi risultati parziali. Per il caso di carico 7 (CC7), ad esempio, è la seguente:
| Denominazione | Tipo di risultato |
|---|---|
| CC7.AS | Inviluppo totale |
| CC7.X | Inviluppo di tutte le deformate modali in X |
| CC7.Y | Inviluppo di tutte le deformate modali in Y |
| CC7.Z | Inviluppo di tutte le deformate modali in Z |
| CC7.X, deformata modale n | Inviluppo della n-esima deformata modale in X |
| CC7.Y, deformata modale n | Inviluppo della n-esima deformata modale in Y |
| CC7.Z, deformata modale n | Inviluppo della n-esima deformata modale in Z |
Risultati parziali con suffisso "Spostamento"

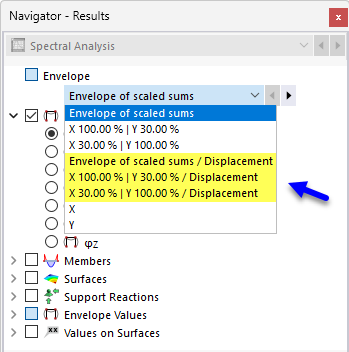

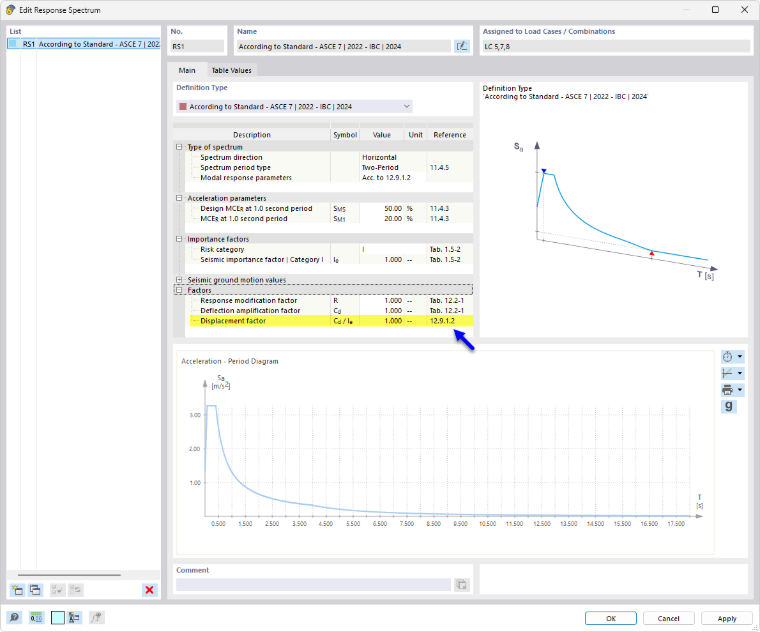

Per uno spettro di risposta con la Forma dello spettro Spettro di progetto, viene generato un nuovo set di risultati parziali, associato alla regola selezionata per la Combinazione delle componenti direzionali, che riceve la denominazione aggiuntiva Spostamento. La categoria 'Fattori' nel dialogo dello spettro di risposta (vedere la figura Definire il coefficiente di comportamento allo spostamento) controlla il coefficiente di spostamento, con il quale i risultati parziali vengono scalati e generati come ulteriori risultati con la denominazione 'Spostamento'.
La definizione del fattore di spostamento varia a seconda della Norma selezionata per l'add-on 'Analisi dinamica'. Nel dialogo dello spettro di risposta, nella colonna 'Riferimento' viene indicata la sezione in cui è definito il coefficiente di comportamento allo spostamento. Si consiglia di consultare questa sezione della norma per comprendere meglio il calcolo dello spostamento sismico.
