I risultati possono essere visualizzati come una funzione nel tempo utilizzando i diagrammi di calcolo. La scheda 'Diagrammi di calcolo' della categoria di tabella 'Panoramica' elenca tutti i diagrammi di calcolo che sono stati definiti per il caso di carico o la combinazione di carico corrente.
Utilizzare il pulsante

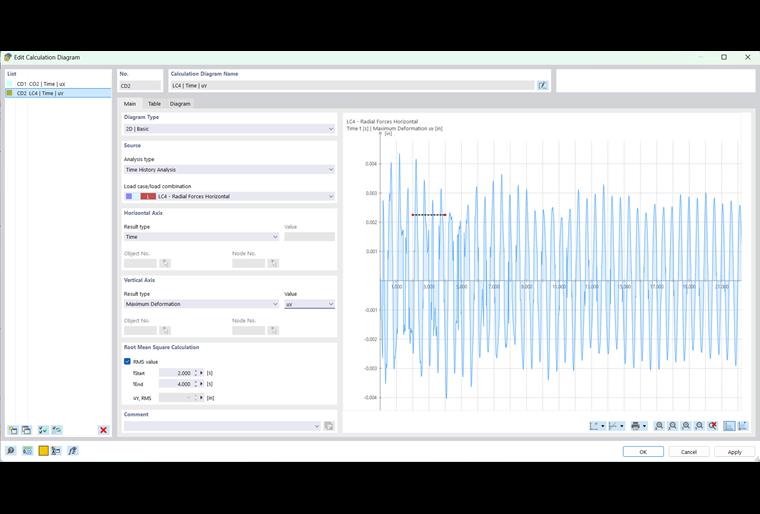

disponibile nella tabella 'Opzioni' per verificare i parametri di qualsiasi diagramma di calcolo. Apparirà la finestra di dialogo 'Modifica diagramma di calcolo'. In alternativa, utilizzare la categoria 'Diagrammi di calcolo' nel Navigatore - Dati per aprire questa finestra di dialogo.

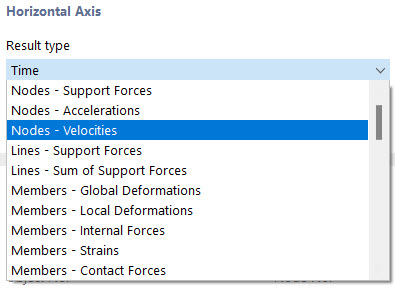

Oltre ai tipi di risultati dell'analisi statica, l'elenco fornisce opzioni specifiche per l'analisi time history:
- Nodi - Accelerazioni
- Nodi - Velocità
- Passo temporale
- Tempo
La radice quadrata della media (SMV) può essere visualizzata opzionalmente quando la casella di controllo è selezionata e sono specificate un'ora di inizio e un'ora di fine. Il QMW è calcolato come segue:
Per il calcolo vengono utilizzati i punti dati tra i tempi specificati. La VM viene visualizzata come una linea nel diagramma di calcolo, mentre il valore calcolato viene visualizzato accanto ai dati di input.

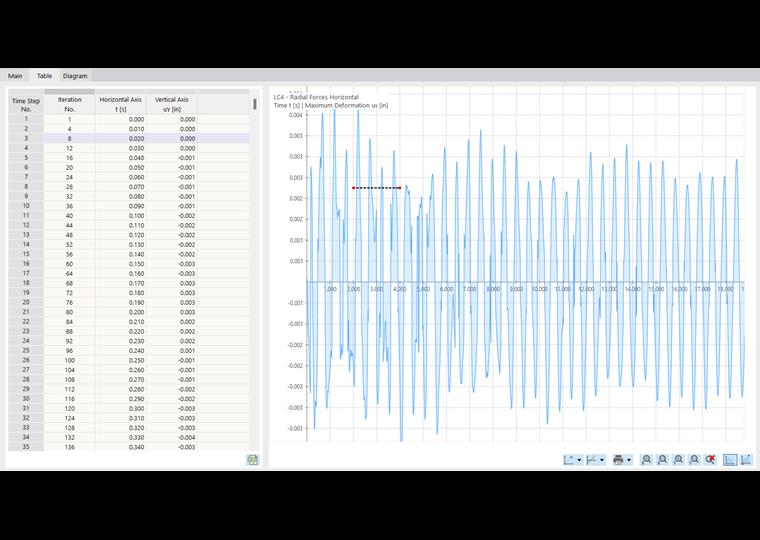

La scheda 'Tabella' elenca i valori che sono stati calcolati nei singoli time step e nelle iterazioni.

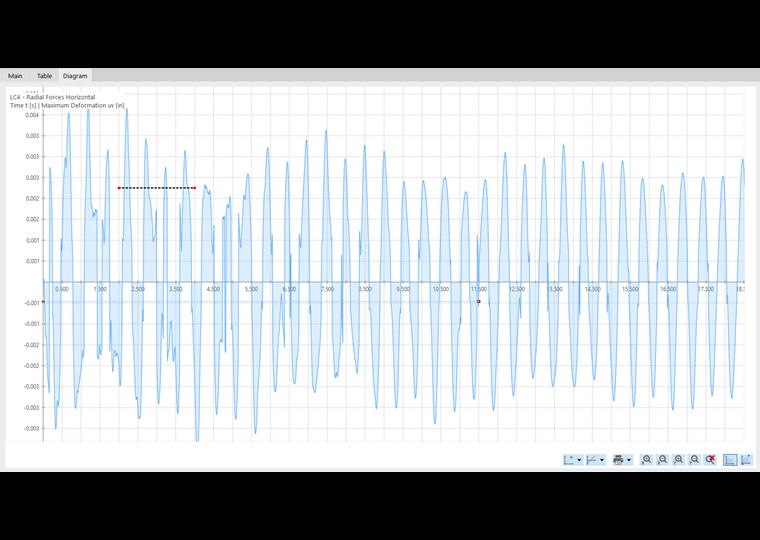

Il diagramma di calcolo è mostrato ingrandito nella scheda 'Diagramma'.
