Risultati per asta

La categoria di risultati della tabella Risultati per asta elenca i risultati dell'analisi time history che sono disponibili per le aste . Nelle singole schede, i risultati sono ordinati per numero di aste.

Risultati per asta nella tabella per l'analisi time history

Spostamenti generalizzati globali

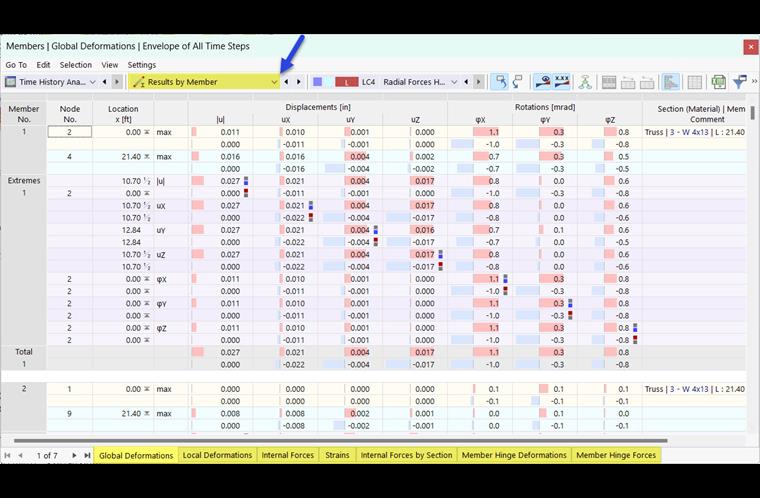

È possibile visualizzare graficamente gli spostamenti generalizzati delle aste utilizzando la categoria del navigatore 'Deformazioni globali' (vedi immagine Risultati dell'analisi time history ). Nella scheda della tabella 'Deformazioni globali', gli spostamenti generalizzati delle aste sono visualizzati numericamente (vedi figuraRisultati per asta nella tabella). I risultati sono i seguenti:

• Spostamento totale assoluto |u|
• Spostamenti u_X, u_Y e u_Z
• Rotazioni φ_X, φ_Y e φ_Z.

Gli spostamenti generalizzati si riferiscono agli assi del sistema di coordinate globali.

Spostamenti generalizzati locali

È possibile visualizzare graficamente gli spostamenti generalizzati delle aste locali utilizzando la categoria del navigatore 'Aste' 'Sformazioni locali' (vedi immagine Selezione spostamenti generalizzati delle aste locali nel Navigatore ). I valori degli spostamenti generalizzati delle aste sono elencati nella scheda della tabella 'Deformazioni locali'. I risultati sono i seguenti:

• Spostamento totale assoluto |u|
• Spostamenti locali _x, u _y e u _z
• Rotazioni locali φ_x, φ_y e φ_z
• Ingobbamento della sezione trasversale ω (if the Torsione di ingobbamento (7 DOF ) è stato aggiunto è stato attivato).

Gli spostamenti generalizzati si riferiscono agli assi locali dell'asta.

Forze interne

È possibile visualizzare graficamente le forze interne dell'asta utilizzando la categoria del navigatore 'Aste' → 'Forze interne' (vedi immagine Risultati dell'analisi time history ). Nella scheda della tabella 'Forze interne', le forze interne delle aste sono visualizzate numericamente. I risultati sono i seguenti:

• Forze N, V_y e V_z
• Momenti M_T, M_y e M_z
• Bimoment M_ω (if Add-on warping torsion (7 gradi di libertà ) è abilitato).
• Momenti torcenti M_T,pri e M_T,sec (se add-on Torsione di ingobbamento di 7 gdl (7 DOF) abilitato)

deformazioni

Le deformazioni delle aste rappresentano gli spostamenti generalizzati locali sotto forma di deformazioni assiali e di taglio. Nella categoria del navigatore 'Aste' → 'Deformazioni' e nella scheda della tabella 'Deformazioni', sono disponibili i seguenti risultati:

• Variazioni assiali e deformazioni a taglio ε_x, γ_xy e γ_xz
• Azioni torsionali e flettenti κ_x, κ_y e κ_z

Forze di contatto

Per le aste dotate di un Assistenza per aste, è possibile utilizzare {$ Visualizzazione delle forze di contatto'. I seguenti manuali sono stati aggiornati:

• Forze di contatto_px,_py ep_z
• Momento m_x

Forze interne per sezione

La scheda della tabella 'Forze interne per sezione trasversale' elenca i valori estremi delle interne di forze interne che sono disponibili per ogni sezione trasversale.
