Dopo il calcolo corretto, vengono visualizzati i risultati di un caso di carico dell'analisi modale: È possibile vedere la prima forma modale nella finestra di lavoro, gli autovalori e le frequenze naturali delle singole forme modali nella tabella. I risultati dell'analisi dinamica sono quindi completamente integrati nell'interfaccia del programma di RFEM o RSTAB.
Finestra di Lavoro

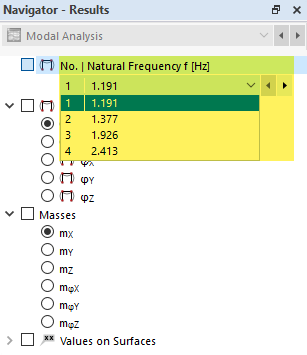

Seleziona la forma modale di cui desideri rappresentare graficamente i risultati dall'elenco nella parte superiore del navigatore ' - Risultati '. È anche possibile utilizzare i pulsanti
e
per alternare tra le singole forme modali.
I seguenti tipi di risultati sono disponibili per la visualizzazione grafica nel Navigatore:
- Autoforma : spostamento totale assoluto, spostamento normalizzato in uX, uY o uZ, rotazione normalizzata in φX, φY o φZ
- Masse : componenti traslazionali degli spostamenti uX, uY o uZ, componenti rotazionali delle rotazioni φX, φY o φZ
- Valori sulle superfici
Tabella

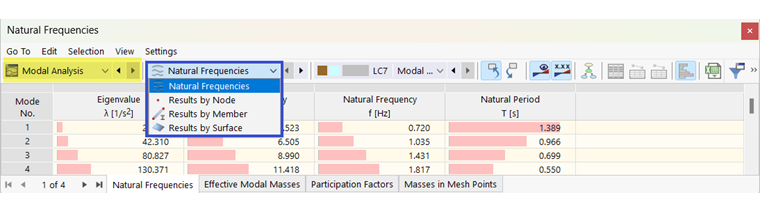

Le tabelle dei risultati dell'analisi dinamica vengono visualizzate automaticamente quando si visualizzano i risultati del caso di carico dinamico. È possibile utilizzare le categorie e le sottocategorie per controllare la visualizzazione dei risultati nella tabella (vedere il capitolo tables del manuale RFEM). Sono disponibili varie sottocategorie per l'analisi modale. Sono presentati nei capitoli seguenti.
