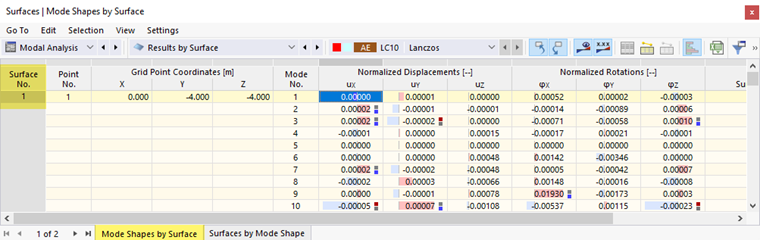

Dans la catégorie Résultats par surface du tableau (voir l'image Sous-catégorie pour les résultats de l'analyse modale ) les résultats numériques des modes propres sont répertoriés avec les déplacements et les rotations normalisés associés, qui sont répertoriés dans les points de grille de chaque surface. Les résultats sont triés par numéro de surface dans l'onglet « Modes propres par surface ».
Les déplacements et les rotations normalisés sont sans dimension en raison du processus d'échelonnage.
Dans l'onglet « Surfaces par mode propre », les résultats des surfaces sont classés par mode propre.
Vous pouvez également afficher graphiquement les valeurs de résultat des surfaces à l'aide de la catégorie de navigateur Valeurs sur les surfaces .
Comme dans le tableau, les valeurs indiquées aux points de grille de chaque surface sont disponible.
