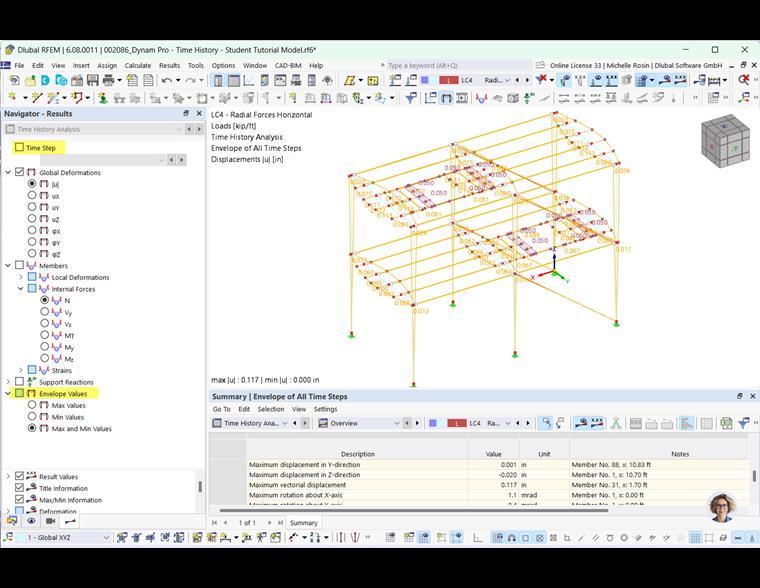

I risultati di un caso di carico dell'analisi time history vengono visualizzati dopo che il calcolo è stato eseguito con successo: Nella finestra di lavoro, è possibile vedere gli spostamenti generalizzati globali come un inviluppo; nella tabella, è possibile vedere gli spostamenti generalizzati, le forze vincolari, le forze interne o le tensioni dei singoli oggetti del modello. I risultati dell'analisi time history sono quindi completamente integrati nell'interfaccia del programma di RFEM o RSTAB.
finestra di lavoro
Se la casella di controllo 'Fase temporale' nella parte superiore del 'Navigatore - Risultati' non è selezionata, viene visualizzato l'inviluppo dei risultati. Come per Combinazioni di risultati, risulta dai valori dei risultati massimi e minimi degli spostamenti generalizzati interni forze o tensioni. Nella categoria del navigatore 'Inviluppo dei risultati', è possibile controllare quali valori estremi vengono visualizzati.

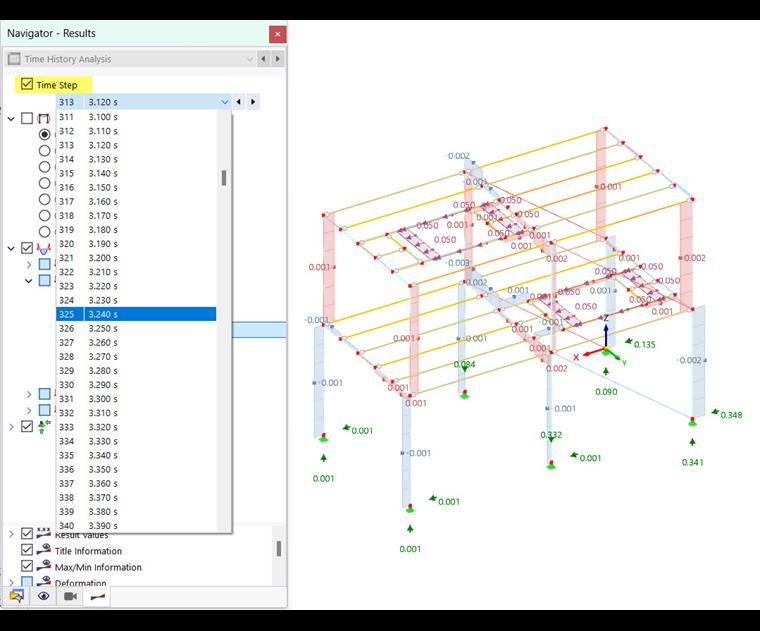

Se si seleziona la casella di controllo 'Time Step', è possibile selezionare il time step nell'elenco di cui si desidera visualizzare graficamente i risultati. In alternativa, utilizzare i pulsanti
e
per passare da una voce all'altra.

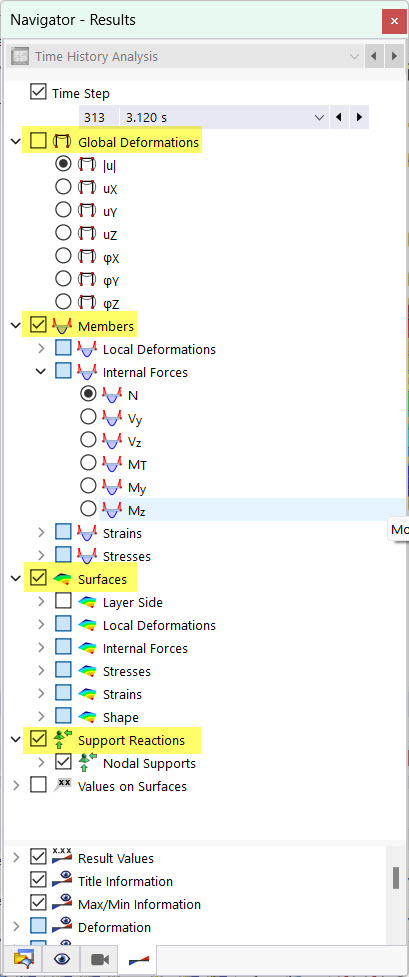

Per la visualizzazione grafica dei risultati, tutti i tipi di risultati che sono disponibili anche per un caso di carico statico sono disponibili per la selezione nel navigatore. A seconda del tipo di modello, queste sono, ad esempio, gli spostamenti generalizzati globali, le forze interne di aste e superfici e le reazioni vincolari.
I tipi di risultati degli oggetti del modello sono descritti nel capitolo Risultati del manuale di RFEM.
Tabella
Le tabelle dei risultati dell'analisi dinamica vengono visualizzate automaticamente quando si visualizzano i risultati del caso di carico dinamico. Utilizza le categorie e le sottocategorie per controllare la visualizzazione dei risultati nella tabella (vedi il capitolo Tabelle di RFEM). manuale). Sono disponibili varie sottocategorie per l'analisi time history. Essi sono descritti nei capitoli seguenti.
Se si desidera passare rapidamente a una tabella particolare, fare clic con il pulsante destro del mouse su una scheda. Nel menu di scelta rapida, è quindi possibile selezionare la tabella desiderata (vedere l'immagine Menu di scelta rapida per la scheda Tabella ).
Unità e cifre decimali
È possibile modificare le unità e le cifre decimali come descritto nel capitolo Unità e cifre decimali. Poiché ci occupiamo principalmente di deformazioni, forze interne, tensioni e deformazioni, è necessario modificare le unità]] del manuale di RFEM, che sono rilevanti per i parametri della categoria 'Analisi statica'.
