Risultati per asta

La categoria dei risultati della tabella Risultati per asta elenca i risultati dell'analisi pushover che sono disponibili per aste. I risultati in entrambe le schede sono ordinati in base ai numeri delle aste.

Spostamenti generalizzati locali

È possibile visualizzare graficamente gli spostamenti generalizzati delle aste locali utilizzando la categoria del navigatore "Aste" → "Deformazioni locali" (vedere l'immagine Selezione spostamenti generalizzati delle aste locali nel Navigatore ). I valori degli spostamenti generalizzati delle aste sono elencati nella scheda "Deformazioni locali" della tabella.

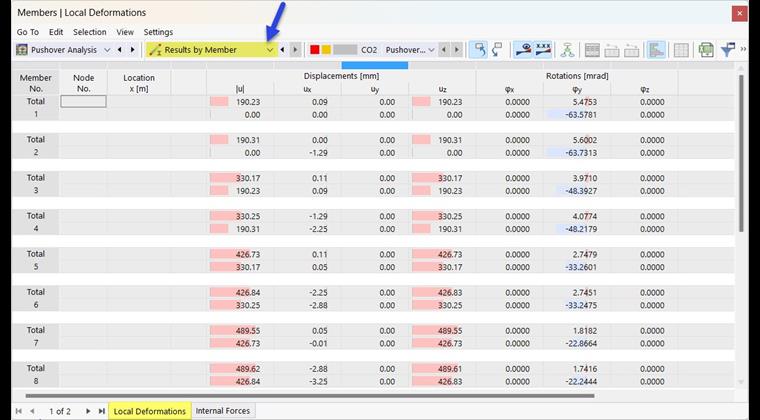

Deformazione locale dell’asta in tabella per analisi pushover

Sono disponibili i seguenti risultati:

• Spostamento totale assoluto |u|
• Spostamenti locali u_x, u_y e u_z
• Rotazioni locali φ_x, φ_y e φ_z

Gli spostamenti generalizzati si riferiscono agli assi locali dell'asta.

Forze interne

È possibile visualizzare graficamente le forze interne delle aste utilizzando la categoria del navigatore "Aste" → "Forze interne".

Selezione delle forze interne nel navigatore

Nella scheda "Forze interne" della tabella, le forze interne delle aste sono visualizzate numericamente.

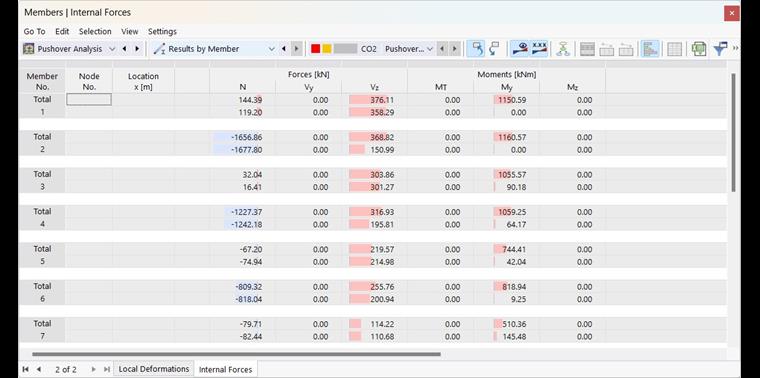

Forze interne dell’asta in tabella per analisi pushover

Sono disponibili i seguenti risultati:

• Forze N, V_y e V_z
• Momenti M_T, M_y e M_z
