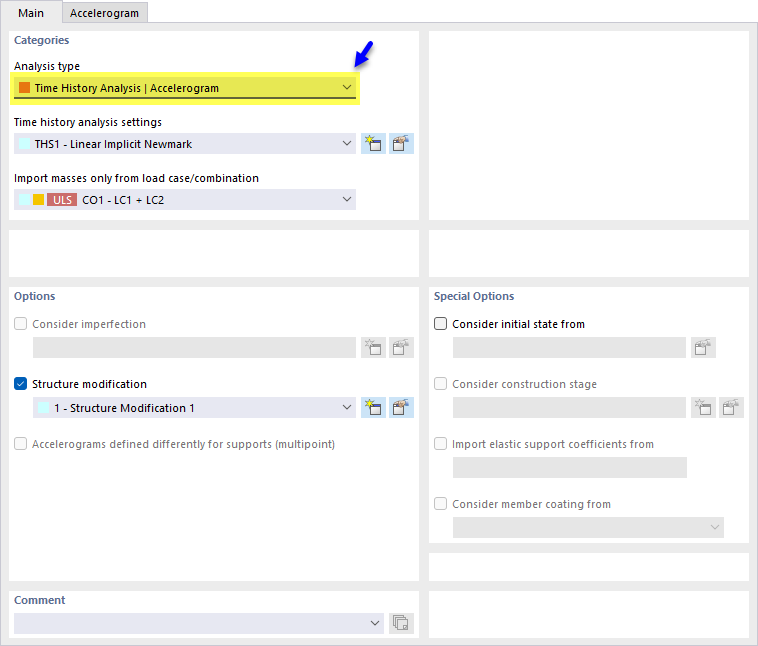

Nel registro Base, è possibile assegnare i tipi di analisi e impostare ulteriori parametri. A tal fine, selezionare il caso di carico a sinistra nell'elenco.
Categorie
In questa sezione si stabiliscono le impostazioni di base per il metodo di analisi del tempo del caso di carico.
Tipo di analisi

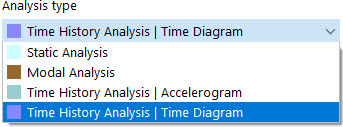

Se nelle impostazioni di base del modello è stato attivato l'Add-On 'Analisi nel tempo', nell'elenco sono disponibili i due tipi di analisi Analisi del tempo | Accelerogramma e Analisi del tempo | Diagramma di tempo. Assegnare uno di questi tipi di analisi a ciascun caso di carico per il quale deve essere eseguita un'analisi del tempo.
Impostazioni di analisi del tempo
Selezionare dall'elenco delle 'Impostazioni dell'analisi del tempo' (THS) secondo quali criteri il caso di carico deve essere esaminato. Questo riguarda, ad esempio, la regola di combinazione o lo smorzamento. Questi parametri sono descritti nel capitolo Impostazioni dell'analisi del tempo.
Con il pulsante
è possibile aggiungere nuove impostazioni di analisi del tempo, mentre con il pulsante
si può modificare l'impostazione selezionata.
Utilizzare l'analisi modale dal caso di carico
Questa opzione è visibile se nella Impostazioni di analisi del tempo è stato selezionato il metodo di soluzione 'Lineare modale'. Stabilire nell'elenco dei Casi di carico dell'analisi modale definita quale analisi degli autovalori costituirà la base per l'analisi del tempo.
Utilizzare soltanto le masse dal caso di carico/combinazione
Questa opzione è visibile se nella Impostazioni di analisi del tempo è stata selezionata 'Analisi Newmark implicita lineare' oppure 'Analisi Newmark implicita non lineare'. Stabilire nell'elenco dei casi di carico e combinazioni definite quale carico verrà considerato come massa nell'analisi del tempo.
Categoria di azione
La definizione della categoria di azione è possibile solo per i casi di carico del tipo 'Analisi del tempo | Diagramma di tempo'. I casi di carico del tipo 'Analisi del tempo | Accelerogramma' vengono automaticamente assegnati alla categoria 'Effetti del terremoto (AE)'.
Opzioni
Il campo di controllo 'Modifica struttura' è accessibile se nella Impostazioni di analisi del tempo è stata selezionata 'Analisi Newmark implicita lineare' o 'Analisi Newmark implicita non lineare'. Consente di prendere in considerazione nel caso di carico un adeguamento della rigidezza o un trattamento speciale delle non linearità (vedere il capitolo Modifiche della struttura del manuale RFEM). Selezionare nella lista la modifica strutturale appropriata o creare un nuovo tipo di modifica tramite il pulsante
.
Se è stata specificata la soluzione 'Lineare modale', nelle Impostazioni di analisi del tempo, verranno utilizzate le impostazioni del caso di carico dell'analisi modale corrispondente.
Il campo di controllo 'Accelerogrammi definiti in modo diverso per i supporti' viene visualizzato se è stato selezionato il Tipo di analisi 'Analisi del tempo | Accelerogramma'. La considerazione di spettri di risposta diversi per singoli supporti è ancora in fase di sviluppo.
Opzioni speciali
Il campo di controllo 'Considerare lo stato iniziale da' è accessibile se è stata selezionata 'Analisi Newmark implicita lineare' nelle Impostazioni di analisi del tempo. È possibile selezionare un caso di carico o una combinazione di carico dall'elenco, la cui rigidezza rappresenti la posizione iniziale per l'analisi del caso di carico selezionato (vedere il capitolo Casi di carico del manuale RFEM). Il pulsante
a destra dell'elenco apre il dialogo 'Impostazioni dello stato iniziale'. Definire lì quale 'Tipo di stato iniziale' è presente (attualmente è disponibile solo il tipo 'Rigidezza').
Con questa opzione tutte le condizioni del caso di carico scelto vengono importate per il passo temporale t = 0 e poi risolte nuovamente. Oltre alle deformazioni e ai carichi importati, con cui si stabilisce uno stato di equilibrio all'inizio della calcolazione, vengono prese in considerazione tutte le modifiche di rigidezza effettuate nelle impostazioni dei casi di carico e delle combinazioni di carico. Questo consente di registrare in un'analisi del tempo anche carichi permanenti senza modifiche temporali come il peso proprio. Se questo caso di carico di stato iniziale deve essere considerato permanentemente nel sistema oltre il passo temporale t = 0, deve essere anche assegnato all'analisi del tempo con un diagramma di tempo costante (k = 1).
